計為磁翻板液位計用于臥式儲罐的液位測量
廣西雙英集團是一家致力于汽車零部件的研發和生產的集團企業。聚醚又稱聚乙二醇醚，是生產過程中不可缺少的重要原料。作為一種合成油，其液體透明，具有粘性，且粘度指數遠大于礦物油。該介質溫度為常溫，密度為1.095g/ml，性質較為穩定，略有特殊氣味，在低溫情況下，流動性較好。用戶用來儲存聚醚的儲罐為罐長3米的臥式儲罐，且安裝空間狹小，臥罐距離地面的高度僅為8厘米，所以工況較為特殊。為確保生產的正常進行，需要對聚醚的液位情況實時掌握。但由于臥式儲罐這一特殊的工況，對測量?jī)x表的要求較高，用戶一直為尋找不到合適的測量?jī)x表所苦惱。
一、計為磁翻板液位計的優勢
1．密封性好。采用獨特的密封設計工藝，防護等級高達IP66/IP67，能夠有效防止儀表因進水進塵而造成的損壞。
2．便于現場觀察。采用加寬面板設計，可視距離高達60米，大大增加了可視距離和可視角度，刻度清晰，外形美觀大氣。
3．抗震性強。精準的磁藕合系統，使儀表具有更佳的抗震性能，不容易出現翻片亂翻現象。
4．防腐于與遠程控制。可采用304/316L/內襯F4的材質，同時可與遠傳變送器、磁開關配套使用，實現液位自動控制和遠程操控。
5．防爆功能。與磁翻板液位計配套使用的計為遠傳變送器和磁開關，均通過隔爆和本安雙重防爆認證（隔爆等級為Ex d IIC T6～T1 Gb，本安等級為Ex ia IIC T6～T1 Ga），在目前行業同類產品中，均屬最高防爆級別。
二、量身定制，為用戶提供個性化解決方案
采用傳統設計工藝的磁翻板液位計較多用于立體儲罐的液位測量，并不適合直接用于測量臥式儲罐的液位。針對用戶的臥式儲罐安裝位置較低，且空間受限的具體工況，計為研發工程師結合工況特點和用戶需求進行了量身定制，對磁翻板液位計在結構上進行了重新設計。
我們知道，磁翻板液位計的結構一般由浮筒、面板、上下法蘭等部件組成。在結構改進上，計為工程師主要做了以下工作：
1．根據用戶工況，計為工程師去除了傳統磁翻板液位計中的上法蘭及下排污閥，并將下端用盲板堵住。
2．因安裝位置受限，將下法蘭與地面的距離控制在8cm以下。
3．因上法蘭被去除，為方便排氣并避免雨水灰塵等進入浮筒，以保證液位的穩定測量，在設計時，在浮筒的上端設計彎頭管。
除此之外，在安裝時，為確保磁翻板液位計更為牢固，還需搭建支架進行固定。
新改動設計與常規磁翻板液位計結構圖對比如下：
圖1 現場臥罐圖
經與用戶溝通，針對用戶的具體工況和測量需要，計為銷售工程師向其推薦使用計為Flap-11磁翻板液位計。計為Flap-11磁翻板液位計基于連通器和磁性耦合原理工作，能夠?qū)崿F(xiàn)液位的實時測量和顯示。與同類產品相比，具有顯著特點和優勢。一、計為磁翻板液位計的優勢
1．密封性好。采用獨特的密封設計工藝，防護等級高達IP66/IP67，能夠有效防止儀表因進水進塵而造成的損壞。
2．便于現場觀察。采用加寬面板設計，可視距離高達60米，大大增加了可視距離和可視角度，刻度清晰，外形美觀大氣。
3．抗震性強。精準的磁藕合系統，使儀表具有更佳的抗震性能，不容易出現翻片亂翻現象。
4．防腐于與遠程控制。可采用304/316L/內襯F4的材質，同時可與遠傳變送器、磁開關配套使用，實現液位自動控制和遠程操控。
5．防爆功能。與磁翻板液位計配套使用的計為遠傳變送器和磁開關，均通過隔爆和本安雙重防爆認證（隔爆等級為Ex d IIC T6～T1 Gb，本安等級為Ex ia IIC T6～T1 Ga），在目前行業同類產品中，均屬最高防爆級別。
二、量身定制，為用戶提供個性化解決方案
采用傳統設計工藝的磁翻板液位計較多用于立體儲罐的液位測量，并不適合直接用于測量臥式儲罐的液位。針對用戶的臥式儲罐安裝位置較低，且空間受限的具體工況，計為研發工程師結合工況特點和用戶需求進行了量身定制，對磁翻板液位計在結構上進行了重新設計。
我們知道，磁翻板液位計的結構一般由浮筒、面板、上下法蘭等部件組成。在結構改進上，計為工程師主要做了以下工作：
1．根據用戶工況，計為工程師去除了傳統磁翻板液位計中的上法蘭及下排污閥，并將下端用盲板堵住。
2．因安裝位置受限，將下法蘭與地面的距離控制在8cm以下。
3．因上法蘭被去除，為方便排氣并避免雨水灰塵等進入浮筒，以保證液位的穩定測量，在設計時，在浮筒的上端設計彎頭管。
除此之外，在安裝時，為確保磁翻板液位計更為牢固，還需搭建支架進行固定。
新改動設計與常規磁翻板液位計結構圖對比如下：

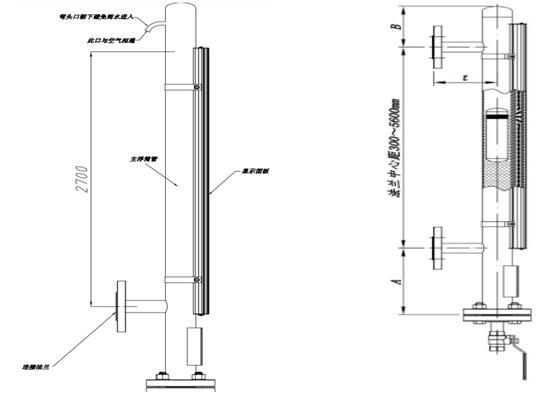

圖2 此工況磁翻板設計圖 圖3 常規磁翻板設計圖

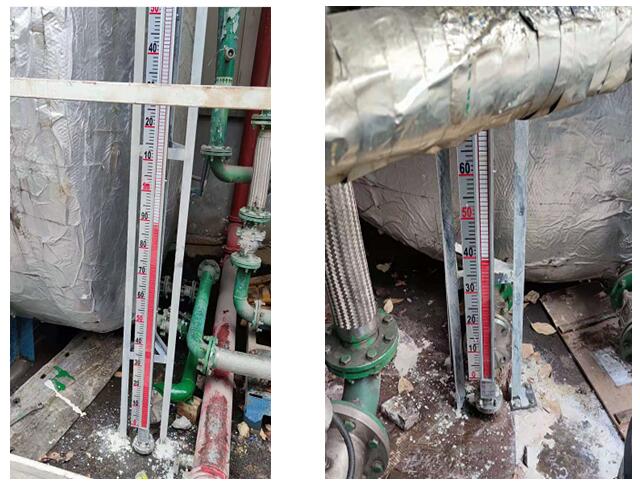

圖4 用戶現場安裝圖
經過針對性設計和改進后的計為Flap-11磁翻板液位計，非常適合用于臥式儲罐的液位測量，使臥式儲罐的液位測量難題得到成功解決。該用戶自投入使用以來，一直運行良好，用戶的生產效率得到有效提升。用戶對計為自動化產品的過硬質量和人性化服務贊不絕口。事實上，計為自動化一直將提供質量可靠穩定、媲美進口產品的物位測量?jī)x表，為用戶提供針對性液位測量解決方案作為公司的經營理念。計為自動化將繼續努力，用心更好地服務好每一個用戶。
