防腐磁翻板液位計內襯結構簡述

2019-04-13

　　防腐磁翻板液位計主要用于測量具有較強腐蝕性的液體，通常采用內襯氟塑料防腐結構設計，能夠適用于大多數強酸、強堿、有機溶劑等腐蝕性液體介質的測量。為對防腐磁翻板液位計有更深入的了解，本文就防腐磁翻板液位計的內襯結構簡述如下。
　　一、傳統防腐磁翻板液位計的內襯結構
　　傳統防腐磁翻板液位計的內襯結構大多通過對四氟管兩端熱拉伸翻邊來包住端部法蘭密封面，進行虎口拉伸獲得錐形的三通連接結構，與內襯的過程連接法蘭組通過錐形的結構進行密封安裝。

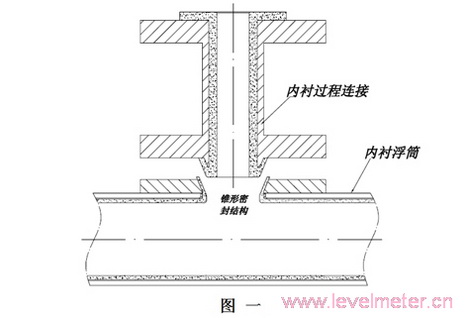

　　在選材上，大多數廠家浮筒內襯材料選用聚四氟乙烯（PTFE）材料，過程連接的內襯模壓材料選用聚全氟乙丙烯（FEP），如圖一所示。聚四氟乙烯（PTFE）材料具有冷流性，而聚全氟乙丙烯（FEP）具有很好的蠕變性，兩者結合組成密封材料可以形成互補，達到很好的密封性。

　　在結構上，傳統防腐磁翻板液位計用一根短管穿過兩塊法蘭的中心孔，焊牢后將兩塊法蘭連接起來，通過模具的模壓在法蘭連接的表面襯一層聚全氟乙丙烯（FEP）氟塑料，起到防腐蝕的作用。法蘭組一面的密封面為平面，可與被測容器的接口相連接，另一面為錐形的聚全氟乙丙烯（FEP）密封面，與儀表主浮筒的內襯三通進行預緊擠壓密封連接，如圖一所示，由于這部分的錐形體是聚全氟乙丙烯（FEP）塑料，在受到擠壓時會有少許變形，此變形會影響到與主體管浮筒內襯三通的擠壓密封性，同時擠壓變形會使介質通孔變小，時間一長存在堵塞的風險，造成液位測量不準確，甚至有可能因變形引起預緊力不足而發生介質泄漏。
　　二、計為防腐磁翻板液位計的內襯結構
　　針對傳統防腐磁翻板液位計內襯結構存在的一些問題，計為自動化對防腐磁翻板液位計的內襯結構進行了一些改進。改進后的內襯結構增強了錐形平臺部分的結構強度，避免了因密封受擠壓而變形的情況發生。在減少堵塞發生的同時，也提高了密封的可靠性，取得了較好的防腐效果。該技術現已獲得國家實用新型專利授權，專利號為：ZL 201621028672.4。

防腐磁翻板液位計內襯結構簡述

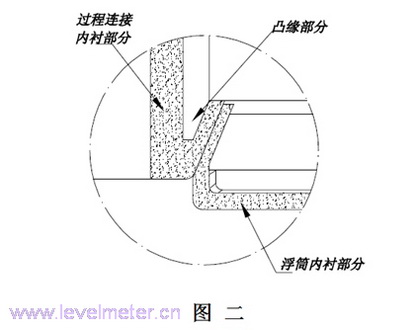

　　該實用新型專利公開了一種防腐磁翻板液位計的過程連接內襯法蘭的結構。如圖二所示。在進行焊接過程連接法蘭組時，將中間的小管凸出法蘭面約5～8mm，形成一個凸緣結構，在進行模壓內襯時該凸緣被包裹在內襯材料的內部，增強了錐形凸臺根部的強度。這樣在進行擠壓密封時，該凸緣體會承受來自密封擠壓的壓力，避免了密封錐體部分的進一步變形帶來一系列問題，提高了連接的可靠性。

　　該項實用新型專利在計為自動化的磁翻板液位計產品中被成功應用，使產品的性能進一步提升和完善，產品的使用周期得以延長，使生產的穩定進行得到了有效保障。

（深圳計為自動化技術有限公司研發中心2019年4月13日發布）
