計為磁翻板液位計批量用于DMF的液位測量
計為120臺磁翻板液位計成功中標山東某大型國有化工企業DMF生產一期項目，批量用于中甲醇接收罐、DMF精餾釜、含酸廢水罐等各種儲罐的液位測量。
DMF是二甲基甲酰胺的英文縮寫，為一種無色高沸點、可蒸餾的易燃易爆的液體，作為溶劑主要用于晴綸纖維抽絲、藥品精制種的結晶、脂肪烴種萃取芳烴，應用廣泛。隨著我國聚氨酯人造革工業及醫藥、農藥行業的發展，DMF需求量急劇增加。
一、DMF的生產工藝
DMF的生產方法主要有甲酸酯化二步法、甲醇脫氫二步法、二甲胺和CO一步法。一步法原料價格低廉，生產工藝先進，節省能源，產品純度較高，適用于大規模的工業生產。CO一步法生產過程如下：
1．冬天，當地氣溫極低，磁翻板液位計需要配套保溫裝置，否則，如果磁翻板液位計沒有保溫裝置或者保溫沒有做好，液體介質容易結冰從而導致無法測量；
2．在生產過程中，其中間產物含有氫離子，具有腐蝕性，普通不銹鋼無法使用，必須采用具有防腐功能的內襯磁翻板液位計；
3．DMF易燃易爆的特性，要求遠傳變送器具有較高的防爆等級，以有效確保生產的安全進行。
4．因大部分儲罐位于室外，這對于磁翻板液位計顯示面板的防護等級要求較高。較低的防護等級難以在室外使用，面板易進灰塵或者水分，導致面板出現“花臉”現象，同時也會嚴重影響磁翻板液位計的使用壽命；
5．由于罐體較高，不便觀察，現場液位信號大都需要遠傳到控制室，這對于遠傳變送器的質量要求較高，否則無法實現現場液位聯控，容易出現安全事故，影響生產穩定運行；
6．現場儲罐普遍較高，普通磁翻板液位計顯示面板較窄，現場操作員不易觀察實時液位。
Flap-11系列磁翻板液位計在吸收了國內外同類產品的優秀設計和工藝的基礎上，依靠計為自主開發的一系列創新設計、生產工藝和檢測標準，通過注重工藝細節，嚴控生產流程和質量檢測，克服了國內外同行產品的缺陷和常見故障，確保產品具有極高的可靠性。產品現已申請7項國家發明專利和實用新型專利，其中5項已獲授權，2項尚在審批。該企業之所以選擇計為磁翻板液位計，具體來講是與計為磁翻板液位計所具有的以下優勢分不開的：
1．為能用于各種腐蝕性液體的測量，計為Flap-11系列磁翻板液位計應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒供用戶選擇。其中F4(PTFE)內襯適合大部分滲透性差、強腐蝕性液體的液位測量；F46(FEP)內襯適合滲透性強的強腐蝕性液體的液位測量，如液氯、溴水等。
2．根據用戶需要，對磁翻板液位計采用電伴熱或者真空夾套，在比較寒冷的冬季依然可以正常測量；
3．計為磁翻板液位計采用獨特的顯示面板端蓋設計和玻璃封膠工藝，超國標IP54，顯示面板防護等級達到IP65、IP66/IP67，能夠在室外灰塵較大或較為潮濕的惡劣工況下使用；
4．計為Reed-11干簧管遠傳變送器通過隔爆和本安雙重防爆認證。其中，隔爆等級為Ex d II C T6 Gb，本安等級為Ex ia IIC T6 Ga，在目前行業同類產品中，均屬最高防爆級別。核心部件采用進口處理芯片和進口塑封干簧管，外護管采用304材質，提高了遠傳變送器的抗腐蝕性與可靠性,相比其他廠家采用玻璃干簧管更可靠、更耐用；
5．顯示器面板和翻片采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣的同時，也更便于實現現場觀察。
6．創新設計翻片與浮子磁耦合系統，大大提高磁耦合系統工作可靠性，避免翻片錯翻導致的顯示錯誤。
正是由于計為磁翻板液位計所具有的上述優點，該用戶最終選用了計為磁翻板液位計。該DMF示范性工程經驗收后，現已投產半年。從酷暑到嚴寒，深圳計為自動化磁翻板液位計經受了各種復雜工況的重重考驗，現場顯示面板使用至今從未出現過翻片亂翻的情況，且遠傳變送器的信號與現場完全一致，為生產的穩定運行提供了可靠保障,其穩定性能和可靠質量受到現場用戶的一致好評。
DMF是二甲基甲酰胺的英文縮寫，為一種無色高沸點、可蒸餾的易燃易爆的液體，作為溶劑主要用于晴綸纖維抽絲、藥品精制種的結晶、脂肪烴種萃取芳烴，應用廣泛。隨著我國聚氨酯人造革工業及醫藥、農藥行業的發展，DMF需求量急劇增加。
一、DMF的生產工藝

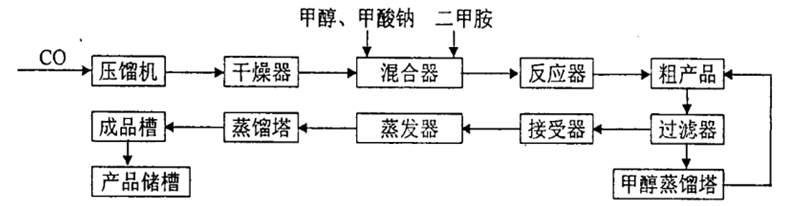

DMF的生產方法主要有甲酸酯化二步法、甲醇脫氫二步法、二甲胺和CO一步法。一步法原料價格低廉，生產工藝先進，節省能源，產品純度較高，適用于大規模的工業生產。CO一步法生產過程如下：
二、DMF的測量難點
該一期工程項目為山東省化工行業示范性工程項目，對磁翻板液位計的各項要求都比較高，且結合當地的氣候情況，磁翻板液位計在使用過程中主要有如下測量難點：1．冬天，當地氣溫極低，磁翻板液位計需要配套保溫裝置，否則，如果磁翻板液位計沒有保溫裝置或者保溫沒有做好，液體介質容易結冰從而導致無法測量；
2．在生產過程中，其中間產物含有氫離子，具有腐蝕性，普通不銹鋼無法使用，必須采用具有防腐功能的內襯磁翻板液位計；
3．DMF易燃易爆的特性，要求遠傳變送器具有較高的防爆等級，以有效確保生產的安全進行。
4．因大部分儲罐位于室外，這對于磁翻板液位計顯示面板的防護等級要求較高。較低的防護等級難以在室外使用，面板易進灰塵或者水分，導致面板出現“花臉”現象，同時也會嚴重影響磁翻板液位計的使用壽命；
5．由于罐體較高，不便觀察，現場液位信號大都需要遠傳到控制室，這對于遠傳變送器的質量要求較高，否則無法實現現場液位聯控，容易出現安全事故，影響生產穩定運行；
6．現場儲罐普遍較高，普通磁翻板液位計顯示面板較窄，現場操作員不易觀察實時液位。

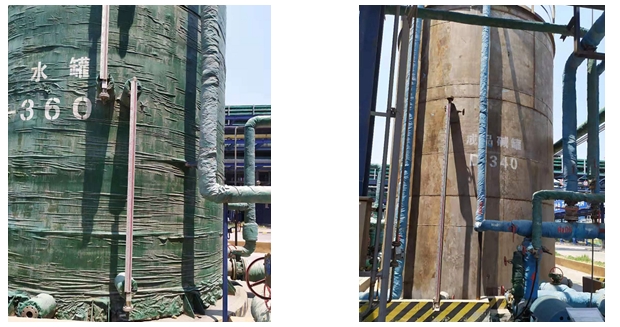

現場安裝圖
三、計為磁翻板液位計的優勢Flap-11系列磁翻板液位計在吸收了國內外同類產品的優秀設計和工藝的基礎上，依靠計為自主開發的一系列創新設計、生產工藝和檢測標準，通過注重工藝細節，嚴控生產流程和質量檢測，克服了國內外同行產品的缺陷和常見故障，確保產品具有極高的可靠性。產品現已申請7項國家發明專利和實用新型專利，其中5項已獲授權，2項尚在審批。該企業之所以選擇計為磁翻板液位計，具體來講是與計為磁翻板液位計所具有的以下優勢分不開的：
1．為能用于各種腐蝕性液體的測量，計為Flap-11系列磁翻板液位計應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒供用戶選擇。其中F4(PTFE)內襯適合大部分滲透性差、強腐蝕性液體的液位測量；F46(FEP)內襯適合滲透性強的強腐蝕性液體的液位測量，如液氯、溴水等。
2．根據用戶需要，對磁翻板液位計采用電伴熱或者真空夾套，在比較寒冷的冬季依然可以正常測量；
3．計為磁翻板液位計采用獨特的顯示面板端蓋設計和玻璃封膠工藝，超國標IP54，顯示面板防護等級達到IP65、IP66/IP67，能夠在室外灰塵較大或較為潮濕的惡劣工況下使用；
4．計為Reed-11干簧管遠傳變送器通過隔爆和本安雙重防爆認證。其中，隔爆等級為Ex d II C T6 Gb，本安等級為Ex ia IIC T6 Ga，在目前行業同類產品中，均屬最高防爆級別。核心部件采用進口處理芯片和進口塑封干簧管，外護管采用304材質，提高了遠傳變送器的抗腐蝕性與可靠性,相比其他廠家采用玻璃干簧管更可靠、更耐用；
5．顯示器面板和翻片采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣的同時，也更便于實現現場觀察。
6．創新設計翻片與浮子磁耦合系統，大大提高磁耦合系統工作可靠性，避免翻片錯翻導致的顯示錯誤。
正是由于計為磁翻板液位計所具有的上述優點，該用戶最終選用了計為磁翻板液位計。該DMF示范性工程經驗收后，現已投產半年。從酷暑到嚴寒，深圳計為自動化磁翻板液位計經受了各種復雜工況的重重考驗，現場顯示面板使用至今從未出現過翻片亂翻的情況，且遠傳變送器的信號與現場完全一致，為生產的穩定運行提供了可靠保障,其穩定性能和可靠質量受到現場用戶的一致好評。
