泵保護系統管道測量的優先選擇方案
在石油化工行業的生產中，隨處可見泵的身影，這是因為石化企業的原料、半成品、成品大多是液體，整套泵系統在生產過程中主要起到輸送液體和提供壓力流量的作用。不言而喻，整套泵系統在工廠中扮演著重要的角色。
具體來講，泵雖主要用來輸送水、油、酸堿液、乳化液、懸乳液和液態金屬等液體，但也可用來輸送液、氣混合物及含懸浮固體物的液體。按工作原理的不同，泵通常分為容積式泵、動力式泵和其他類型泵三類。它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加。當物料到達高位時，則停止泵的工作，暫停物料傳送；當物料到達低位時，啟動泵的運轉，再次傳送物料。液位傳感器安裝在管道中，以檢測管道中有無液體從而輸出相應的信號，根據信號的不同，泵開啟工作或者停止，使得整套傳輸系統正常運轉。可見液位傳感器的可靠性、準確性對于整套泵系統起著至關重要的作用。而傳感器的穩定可靠，離不開對泵保護系統管道測量難點的準確了解和對管道測量方案的擇優選擇。
一、泵保護系統管道測量的重要性
泵保護系統的可靠性直接影響著工廠的日常運轉，工廠里的液體，尤其是有毒有害液體，如果到達高位，沒有傳感器及時報警和控制，就會造成物料溢出，輕則影響工廠正常的生產，重則會發生安全事故，嚴重影響員工生命健康和公司財產安全。如果液體到達低位，傳感器沒有準確發出報警信號，易致泵空轉進而損壞報廢。由于質量較好的國產泵單價不低，進口泵的價格更是不菲，再加上生產停滯的影響，難免會給工廠造成不必要的開支甚至驚人的經濟損失。由此可見，泵保護系統管道的準確測量對于工廠的重要性不言而喻。
二、泵保護系統管道測量的難點
盡管泵保護系統的重要性盡人皆知，各工廠企業對其也非常重視，但泵損壞現象仍時有發生。究其原因，除了泵的質量本身有好、壞之分外，用于管道測量的傳感器不可靠而造成的泵損壞也是重要原因。之所以有傳感器測量不可靠的情況出現，是因為泵的保護系統管道測量過程中存在以下難點：
1．傳感器安裝位置的局限性：由于管道空間較為狹小，這使得傳感器的安裝位置受到較大限制。
2．管道直徑通常不會很大，故對傳感器伸進管道的長度有限制。
3．防護性能要求高。
4．傳感器探頭應不受管道里介質的流速、粘度等影響。
5．一致性、可靠性要求高。
三、泵保護系統管道測量優先選擇方案
正是由于泵保護系統管道測量如此重要，而泵保護系統管道測量又存在諸多難點，對于測量儀表的要求較高，所以選擇最優的測量儀表與之相匹配就顯得尤為重要，但目前國內大部分產品的質量難以適應泵保護系統管道測量的要求，進口產品價格又較為高昂，這使眾多企業在液位測量傳感器的選擇中頗感困惑，并常因傳感器的選擇不當而因小失大。
為幫助用戶更好地了解各種傳感器的性能和特點，從而有助選擇更適合工況要求的傳感器，現對一些常用液位測量傳感器列表對比如下：
計為Ring-11音叉液位開關是一種高可靠性緊湊型的專用于液位測量的控制開關。其音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于管道的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.5g/cm3的液體，不僅適用于鹽酸、硫酸、硝酸、堿液、工業廢水、糖漿、藥液等液位測量，而且特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。具體特點有：
1．叉體采用緊湊型設計，叉體長僅40mm，特別適合泵保護系統管道測量。
2．最小允許介質密度僅0.5g/cm3。
3．抗干擾能力強，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
4．耐高溫設計，過程溫度可達250℃，行業領先。
5．基于檢測頻率變化的設計，可靠性更高。
計為Ring-11音叉液位開關廣泛應用于各行業的泵保護系統上，其穩定可靠的性能和表現，受到用戶一致好評。
具體來講，泵雖主要用來輸送水、油、酸堿液、乳化液、懸乳液和液態金屬等液體，但也可用來輸送液、氣混合物及含懸浮固體物的液體。按工作原理的不同，泵通常分為容積式泵、動力式泵和其他類型泵三類。它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加。當物料到達高位時，則停止泵的工作，暫停物料傳送；當物料到達低位時，啟動泵的運轉，再次傳送物料。液位傳感器安裝在管道中，以檢測管道中有無液體從而輸出相應的信號，根據信號的不同，泵開啟工作或者停止，使得整套傳輸系統正常運轉。可見液位傳感器的可靠性、準確性對于整套泵系統起著至關重要的作用。而傳感器的穩定可靠，離不開對泵保護系統管道測量難點的準確了解和對管道測量方案的擇優選擇。
一、泵保護系統管道測量的重要性
泵保護系統的可靠性直接影響著工廠的日常運轉，工廠里的液體，尤其是有毒有害液體，如果到達高位，沒有傳感器及時報警和控制，就會造成物料溢出，輕則影響工廠正常的生產，重則會發生安全事故，嚴重影響員工生命健康和公司財產安全。如果液體到達低位，傳感器沒有準確發出報警信號，易致泵空轉進而損壞報廢。由于質量較好的國產泵單價不低，進口泵的價格更是不菲，再加上生產停滯的影響，難免會給工廠造成不必要的開支甚至驚人的經濟損失。由此可見，泵保護系統管道的準確測量對于工廠的重要性不言而喻。
二、泵保護系統管道測量的難點
盡管泵保護系統的重要性盡人皆知，各工廠企業對其也非常重視，但泵損壞現象仍時有發生。究其原因，除了泵的質量本身有好、壞之分外，用于管道測量的傳感器不可靠而造成的泵損壞也是重要原因。之所以有傳感器測量不可靠的情況出現，是因為泵的保護系統管道測量過程中存在以下難點：
1．傳感器安裝位置的局限性：由于管道空間較為狹小，這使得傳感器的安裝位置受到較大限制。
2．管道直徑通常不會很大，故對傳感器伸進管道的長度有限制。
3．防護性能要求高。
4．傳感器探頭應不受管道里介質的流速、粘度等影響。
5．一致性、可靠性要求高。
三、泵保護系統管道測量優先選擇方案
正是由于泵保護系統管道測量如此重要，而泵保護系統管道測量又存在諸多難點，對于測量儀表的要求較高，所以選擇最優的測量儀表與之相匹配就顯得尤為重要，但目前國內大部分產品的質量難以適應泵保護系統管道測量的要求，進口產品價格又較為高昂，這使眾多企業在液位測量傳感器的選擇中頗感困惑，并常因傳感器的選擇不當而因小失大。
為幫助用戶更好地了解各種傳感器的性能和特點，從而有助選擇更適合工況要求的傳感器，現對一些常用液位測量傳感器列表對比如下：
不同傳感器對照表
|
液位測量傳感器 |
探頭長度 |
可靠性 |
受介質影響程度 |
防護等級 |
性價比 |
|
外貼式液位開關 |
-- |
高 |
中等 |
高 |
低 |
|
流量計 |
-- |
中等 |
高 |
中等 |
低 |
|
電容式液位開關 |
較長 |
低 |
高 |
中等 |
中等 |
|
普通國產音叉液位開關 |
>80mm |
低 |
中等 |
中等 |
中等 |
|
計為Ring-11音叉液位開關 |
40mm |
高 |
低 |
高 |
高 |
|
進口音叉液位開關 |
40mm |
高 |
低 |
高 |
中等 |
1．叉體采用緊湊型設計，叉體長僅40mm，特別適合泵保護系統管道測量。
2．最小允許介質密度僅0.5g/cm3。
3．抗干擾能力強，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
4．耐高溫設計，過程溫度可達250℃，行業領先。
5．基于檢測頻率變化的設計，可靠性更高。
計為Ring-11音叉液位開關廣泛應用于各行業的泵保護系統上，其穩定可靠的性能和表現，受到用戶一致好評。

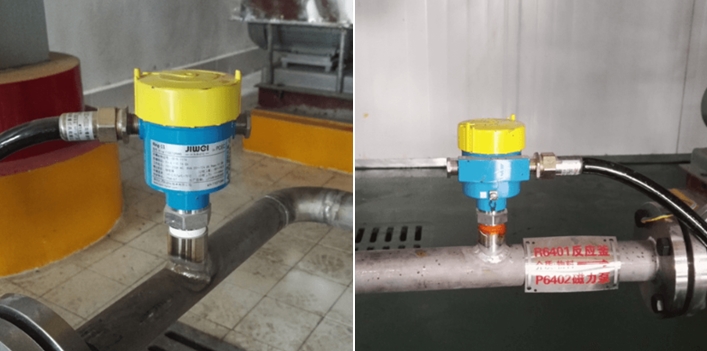

計為Ring-11音叉液位開關在泵保護系統中的應用
從上表以及計為Ring-11音叉液位開關的特點及應用不難看出，盡管不同液位測量傳感器各有千秋，但相比其他同類產品，計為Ring-11音叉液位開關質量過硬，性能可靠，性價比更高，小巧的叉體又非常適合應用于泵保護系統的管道測量。所以綜合來看，計為Ring-11音叉液位開關是泵保護系統管道測量工藝段的優先選擇方案。
