與標準型磁翻板液位計在結構上不同的是，內襯防腐型磁翻板液位計在測量主浮筒管內襯一層耐腐蝕聚四氟乙烯氟塑料管材，將被測量的腐蝕介質與鋼管隔離，測量過程中始終是內襯層接觸介質，因而具有較好的防腐效果。

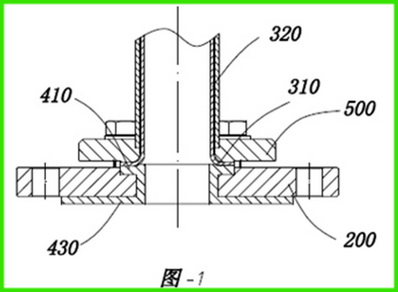

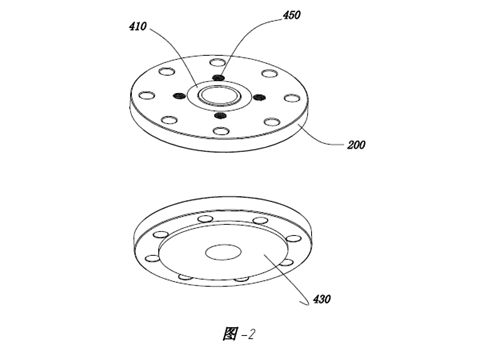

　　該實用新型專利公開了一種內襯防腐型頂裝磁翻板液位計的結構。如圖-1所示，該圖為頂裝磁翻板液位計過程連接法蘭連接部分的截面圖，圖-1中序號200指內襯型頂裝磁翻板液位計的過程連接大規格的法蘭，該法蘭的密封面襯防腐層是頂裝防腐型磁翻板液位計的關鍵和難點。針對傳統工藝的不足，該創新設計選用聚全氟乙丙烯作為新的防腐蝕氟塑料，采用模壓工藝制作。首先需要在高溫下對氟塑料進行長時間燒結并模壓成形，在法蘭的上下表面形成一層防腐層，這樣燒結模壓成形的防腐層不僅滿足法蘭密封面的要求，而且其襯層附著力更強，其效果如圖-2所示；圖二中410和430為法蘭上下兩面的內襯防腐層，上內襯防腐層410與上方主體部分的浮筒端口法蘭上的聚四氟乙烯翻邊部分相接觸鎖緊進行密封，下內襯防腐層與容器罐的安裝法蘭相匹配連接，從而形成一個完整連續的內襯防腐層，使儀表整體的防腐性能得以提高。

（深圳計為自動化技術有限公司研發中心2019年5月13日發布）
