磁翻板液位計顯示面板的結構改進設計
2017-07-06
磁翻板液位計可用于各種槽、罐、塔等設備的介質液位檢測。磁翻板液位計一般由顯示面板、浮筒以及磁浮子等構成，浮筒內設有磁浮子，且該磁浮子本身直接浮于液面上，該浮筒外設有翻片顯示面板，顯示面板內設有磁性翻片，該翻片顯示面板的磁性翻片和該磁浮子磁性耦合，通過耦合作用，顯示面板的紅白交界處即為容器內液位的實際高度。
目前市面上供應的大部分磁翻板液位計的顯示面板普遍寬幅較窄，遠視效果不好，非常不便讀取顯示面板上的數字。而磁翻板液位計作為一種就地顯示的現場儀表，主要用于對罐、槽、箱等容器中液體的液位進行測量，尤其是安裝在室外的磁翻板液位計，要求可視角寬，刻度標尺數字大，清晰醒目，以便能遠距離監視液位的變化情況。如果顯示面板窄，它的可視角度就受到限制，不方便實現遠距離或者側視的現場監視管理。
針對市面上磁翻板液位計的上述缺陷和弊端，深圳計為自動化技術有限公司的研發工程師在多次試驗的基礎上，對現有的顯示面板結構做出了改進，設計了一種新型的磁翻板液位計顯示面板以及翻片容置裝置。
目前市面上供應的大部分磁翻板液位計的顯示面板普遍寬幅較窄，遠視效果不好，非常不便讀取顯示面板上的數字。而磁翻板液位計作為一種就地顯示的現場儀表，主要用于對罐、槽、箱等容器中液體的液位進行測量，尤其是安裝在室外的磁翻板液位計，要求可視角寬，刻度標尺數字大，清晰醒目，以便能遠距離監視液位的變化情況。如果顯示面板窄，它的可視角度就受到限制，不方便實現遠距離或者側視的現場監視管理。
針對市面上磁翻板液位計的上述缺陷和弊端，深圳計為自動化技術有限公司的研發工程師在多次試驗的基礎上，對現有的顯示面板結構做出了改進，設計了一種新型的磁翻板液位計顯示面板以及翻片容置裝置。

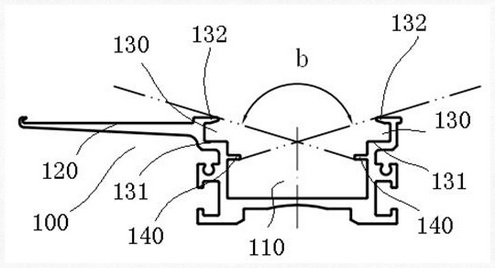

翻片容置裝置包括用于裝設翻片的第一安裝槽和用于安裝透明面板的第二安裝槽。第二安裝槽為兩個，其以開口方向相對的方式設置，第一安裝槽位于兩個第二安裝槽中間空隙的下方。兩個第二安裝槽靠近第一安裝槽一側的側壁為第一側壁，遠離第一安裝槽一側的側壁為第二側壁，兩個第二側壁之間的距離大于兩個第一側壁之間的距離，使兩個第二安裝槽之間形成敞口狀的結構。該敞口狀的結構使得從翻片容置裝置外觀察到第一安裝槽內翻片的視角增大，便于從更多角度觀察翻片的變化。
（深圳計為自動化技術有限公司研發中心2017年7月6日發）
