計為高溫型振棒料位開關成功用于PET料粒測量
近期，計為Tube-11高溫振棒料位開關成功應用于佛山某中外合資企業滌綸紡粘熱軋材料生產工藝中聚酯切片（主要指PET）的料位測量。
PET是聚對苯二甲酸塑料的簡稱，俗稱滌綸樹脂，PET是由對苯二甲酸二甲酯與乙二醇酯交換，或以對苯二甲酸與乙二醇酯化先合成對苯二甲酸雙羥乙酯，然后再進行縮聚反應制得。因其硬度高、耐蠕變、抗疲勞、耐磨擦且磨耗小、尺寸穩定性好，被廣泛應用于滌綸紡粘熱軋材料、電氣插座、排水管接頭、絕緣膜、產品包裝（如可樂瓶、礦泉水瓶）等領域中。但在滌綸紡粘熱軋材料等制成品的生產過程中，都離不開料位開關對于其主要原料PET料粒的測量和控制，尤其是預加熱器（干燥塔）這一環節對測量PET料粒的料位開關要求頗高。對此，我們先從滌綸紡粘熱軋材料生產工藝流程談起。
滌綸紡粘熱軋材料主要是由聚酯切片PET加工而成。PET大分子中含有脂基，具有一定的親水性，料粒在高溫下對水比較敏感，當水份含量超過極限時，PET分子量下降，制品帶色、變脆。因此，在反應器前必須對物料進行干燥，預加熱器（也稱干燥塔）中溫度一般為170℃，時長為3～4小時。在整個生產工藝中，原料倉、結晶器、干燥塔、粉塵收集倉都需要用到料位開關。滌綸紡粘熱軋材料的工藝流程如圖2所示：
干燥塔的高、低料位測量在整個滌綸紡粘熱軋材料生產工藝流程中有著非常重要的作用，對于測量儀表也有其特殊要求，主要表現在以下三個方面：
1．要求儀表具有較高防護等級
由于PET料粒呈細小顆粒狀，使得現場環境工況較為惡劣，對儀表的防護等級要求較高。為使儀表不受細小顆粒影響穩定運行，要求儀表的防護等級應達到IP66/IP67。
2．要求儀表探頭可測溫度為170℃由于需要對物料進行干燥處理，干燥塔內溫度較高，一般為170℃，所以要求儀表探頭能夠耐170℃的高溫。
3．要求儀表探頭抗掛料能力強
由于物料呈細小顆粒狀，具有較強的吸水性，這種細小顆粒狀的物料在未完全干燥的情況下，容易粘附在儀表探頭上。
Tube-11振棒料位開關是國產首款基于雙管設計的棒狀振動料位開關。產品主要用于測量顆粒狀固體料位，最低測量密度可達0.02g/cm3，能夠滿足絕大部分顆粒狀料位的現場測量要求。Tube-11振棒料位開關的產品性能指標達到行業先進水平，具有極高可靠性。
計為Tube-11高溫振棒料位開關主要特點有：
1．國內首創的雙管探頭設計，能夠有效防止掛料，避免誤報警現象。
2．耐高溫設計，過程溫度可達250℃。
3．防護等級達到IP66/IP67。
4．擁有粉塵本安和粉塵隔爆防爆認證證書。
正因為計為Tube-11高溫振棒料位開關的各項性能指標完全滿足工況要求，質量與進口產品相比毫不遜色，而售價亦遠低于進口產品。該企業經綜合對比后，最終選擇計為Tube-11高溫振棒料位開關替代進口產品，用于滌綸紡粘熱軋材料生產工藝中聚酯切片（PET）的料位測量。在對用戶回訪時，用戶反饋：經過這一段時間的使用，計為Tube-11高溫振棒料位開關運行穩定、測量準確、無誤報現象，計為儀表質量可靠，值得信賴，當初選擇計為替代進口是正確的。
PET是聚對苯二甲酸塑料的簡稱，俗稱滌綸樹脂，PET是由對苯二甲酸二甲酯與乙二醇酯交換，或以對苯二甲酸與乙二醇酯化先合成對苯二甲酸雙羥乙酯，然后再進行縮聚反應制得。因其硬度高、耐蠕變、抗疲勞、耐磨擦且磨耗小、尺寸穩定性好，被廣泛應用于滌綸紡粘熱軋材料、電氣插座、排水管接頭、絕緣膜、產品包裝（如可樂瓶、礦泉水瓶）等領域中。但在滌綸紡粘熱軋材料等制成品的生產過程中，都離不開料位開關對于其主要原料PET料粒的測量和控制，尤其是預加熱器（干燥塔）這一環節對測量PET料粒的料位開關要求頗高。對此，我們先從滌綸紡粘熱軋材料生產工藝流程談起。

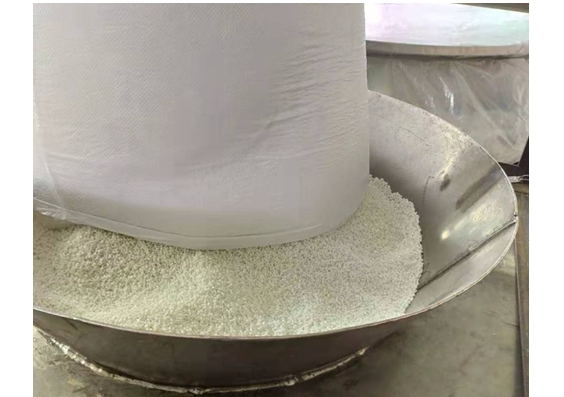

圖1 PET聚酯切片
一、滌綸紡粘熱軋材料生產工藝流程滌綸紡粘熱軋材料主要是由聚酯切片PET加工而成。PET大分子中含有脂基，具有一定的親水性，料粒在高溫下對水比較敏感，當水份含量超過極限時，PET分子量下降，制品帶色、變脆。因此，在反應器前必須對物料進行干燥，預加熱器（也稱干燥塔）中溫度一般為170℃，時長為3～4小時。在整個生產工藝中，原料倉、結晶器、干燥塔、粉塵收集倉都需要用到料位開關。滌綸紡粘熱軋材料的工藝流程如圖2所示：

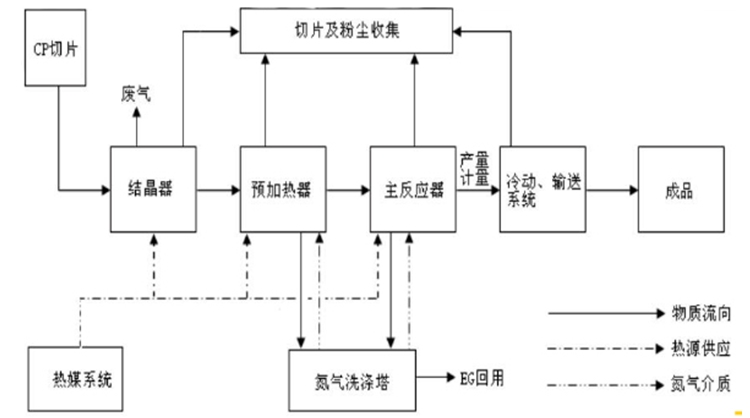

圖2 滌綸紡粘熱軋材料生產流程圖
二、干燥塔中PET料粒測量難點干燥塔的高、低料位測量在整個滌綸紡粘熱軋材料生產工藝流程中有著非常重要的作用，對于測量儀表也有其特殊要求，主要表現在以下三個方面：
1．要求儀表具有較高防護等級
由于PET料粒呈細小顆粒狀，使得現場環境工況較為惡劣，對儀表的防護等級要求較高。為使儀表不受細小顆粒影響穩定運行，要求儀表的防護等級應達到IP66/IP67。
2．要求儀表探頭可測溫度為170℃由于需要對物料進行干燥處理，干燥塔內溫度較高，一般為170℃，所以要求儀表探頭能夠耐170℃的高溫。
3．要求儀表探頭抗掛料能力強
由于物料呈細小顆粒狀，具有較強的吸水性，這種細小顆粒狀的物料在未完全干燥的情況下，容易粘附在儀表探頭上。

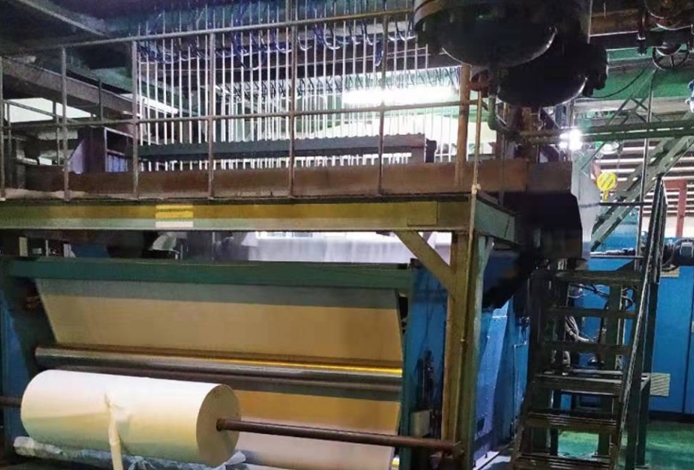

圖3 工業現場圖
三、計為Tube-11振棒料位開關的特點Tube-11振棒料位開關是國產首款基于雙管設計的棒狀振動料位開關。產品主要用于測量顆粒狀固體料位，最低測量密度可達0.02g/cm3，能夠滿足絕大部分顆粒狀料位的現場測量要求。Tube-11振棒料位開關的產品性能指標達到行業先進水平，具有極高可靠性。
計為Tube-11高溫振棒料位開關主要特點有：
1．國內首創的雙管探頭設計，能夠有效防止掛料，避免誤報警現象。
2．耐高溫設計，過程溫度可達250℃。
3．防護等級達到IP66/IP67。
4．擁有粉塵本安和粉塵隔爆防爆認證證書。

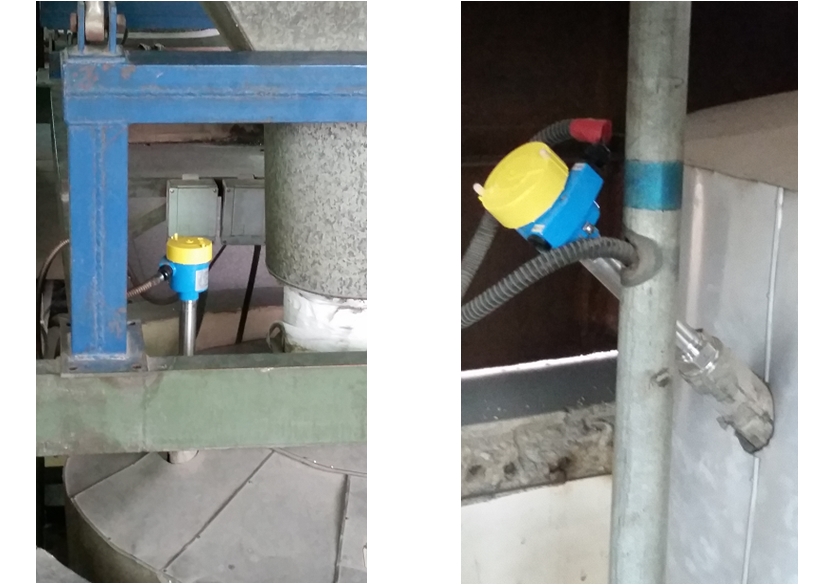

圖4 計為高溫型振棒料位開關現場應用圖
計為Tube-11高溫振棒料位開關過程溫度可達250℃，遠高于170℃的溫度，且防護等級為IP66/IP67，該款產品擁有粉塵防爆證書，隔爆防爆等級為：Ex dII CT6 Gb,Ex tDA21 IP66 T80℃本安防爆等級為：Ex ia IIC T6 Ga,Ex ia D20 T85℃，完全滿足該工況對料位開關的各項要求。正因為計為Tube-11高溫振棒料位開關的各項性能指標完全滿足工況要求，質量與進口產品相比毫不遜色，而售價亦遠低于進口產品。該企業經綜合對比后，最終選擇計為Tube-11高溫振棒料位開關替代進口產品，用于滌綸紡粘熱軋材料生產工藝中聚酯切片（PET）的料位測量。在對用戶回訪時，用戶反饋：經過這一段時間的使用，計為Tube-11高溫振棒料位開關運行穩定、測量準確、無誤報現象，計為儀表質量可靠，值得信賴，當初選擇計為替代進口是正確的。
