小螺栓，細節決定品質

2015-04-08

　　螺栓，在日常生活中隨處可見。但艱苦是這種讓我們熟視無睹的小零件，在工業產品制造中，卻能決定一個產品的品質。
　　在分析液位開關常見故障時，我們發現小小螺栓，作用大。振動式音叉液位開關往往長時間工作在高頻振動中，固定其壓電陶瓷組件的小螺栓成為決定著壓電陶瓷是否能正常工作的關鍵。長時間振動的機械部件都要求有一定的強度和韌性，以避免局部的破壞和應力斷裂。對機械振動部件的零件的結構設計和各種螺栓合理科學使用顯得尤為重要，其中選用的螺絲的結構更不能被忽視。

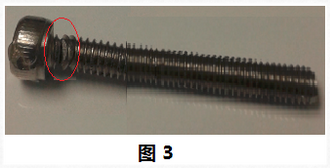

　　螺栓一般由螺絲頭和絲桿組成。螺絲頭部與螺紋部分中間有個光滑的連接段的螺栓（如圖1），能有效減少了振動過程中的摩擦阻力，又增加了絲桿與螺絲頭的連接強度，特別適合應用于高強度振動部件。而圖2的結構是螺紋部分直接加工到螺桿頭部，螺紋與螺桿頭部的軸肩連接處存在斷裂應力，在高頻的振動過程中，此部位容易被破壞失效，造成設備故障，應盡量避免在機械振動部件中使用。圖3是從故障產品上拆下的螺栓，圖中紅色圓圈部位為螺絲受壓出現的裂紋，此處正是該種螺絲結構最為薄弱的地方。

小螺栓，細節決定品質

　　實際的生產中，深圳計為自動化技術有限公司采取了圖一的螺桿結構，起到更好的抗應力效果。計為在產品的結構設計中，堅持從點滴做起，不放過一個螺絲，一個細節。

（深圳計為自動化技術有限公司研發中心2015年4月8日發布）
