計為通過SIL2/3安全認證的干簧管遠傳變送器獲得專利授權
2022-01-20

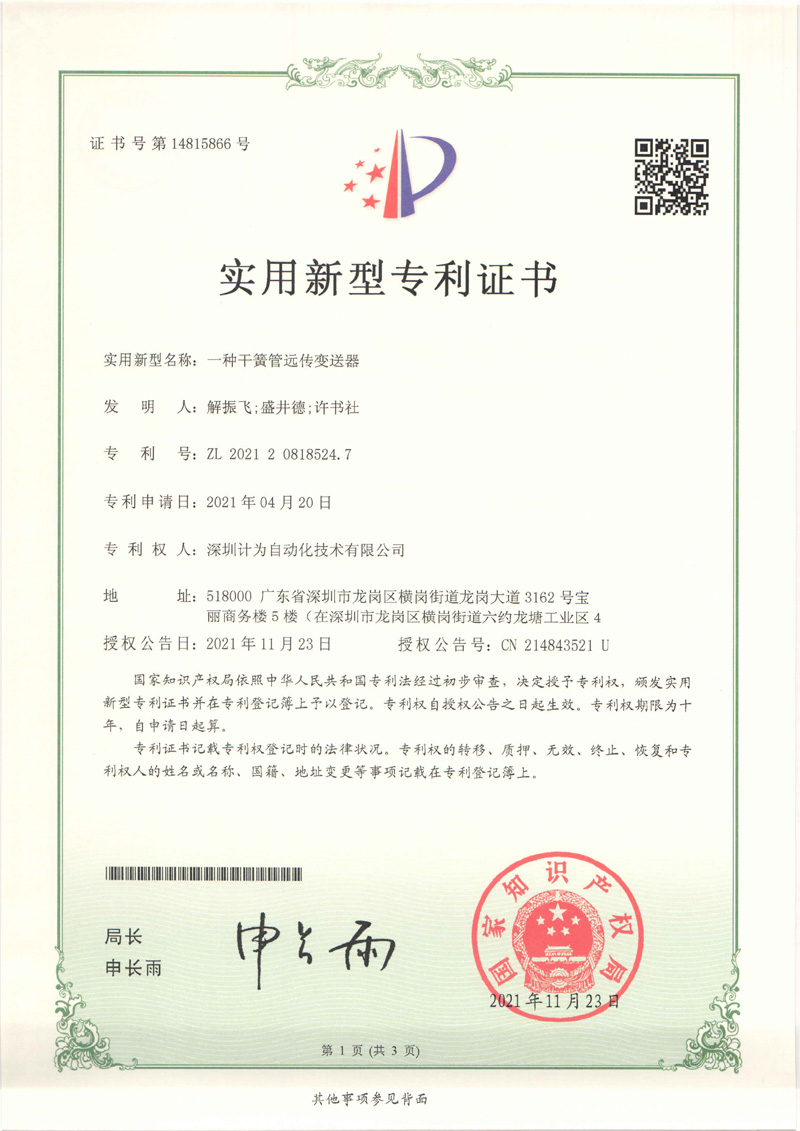

近日，計為干簧管遠傳變送器取得實用新型專利授權。專利號為ZL202120818524.7。該專利產品與Flap-11系列磁翻板液位計配套使用，將現場的液位信號以4～20mA的電流形式遠端傳送回機房或控制室，能夠?qū)崿F(xiàn)遠程掌握罐體的液位高度，便于實時實施控制的目的。其設計目標是達到SIL2/3安全等級認證。
該專利公開了干簧管遠傳變送器在探頭和信號處理方面的改進設計。
在傳感器探頭方面，包括配置相同的第一環路及第二環路，所述第一環路及第二環路都包括復數個并聯的干簧管，所述第一環路及第二環路分別根據所述磁翻板液位計的磁浮子在液面的位置輸出第一電壓信號和第二電壓信號。在信號處理單元方面，電連接于所述傳感器探頭，用于將所述第一電壓信號及所述第二電壓信號轉換成預設范圍的電流信號，還用于對比所述第一電壓信號及所述第二電壓信號，當所述第一電壓信號與所述第二電壓信號不一致時，輸出報警信號，從而提升了干簧管遠傳變送器儀表的安全完整性等級，提高用戶生產的可靠性及產品質量。
該專利產品核心部件采用壽命更長的進口塑封干簧管和進口TI單片CLT技術芯片完成電壓電流轉換，實現4～20mA信號輸出，與Flap-11系列磁翻板液位計配合使用，實現液位的實時監控。產品外管采用304材質，抗腐蝕性強，密封性好，防護等級高達IP66/IP67。該專利產品現已通過SIL2/3認證和隔爆、本安雙重防爆認證，是一款耐用可靠性價比高、備受用戶青睞的液位測量產品。
