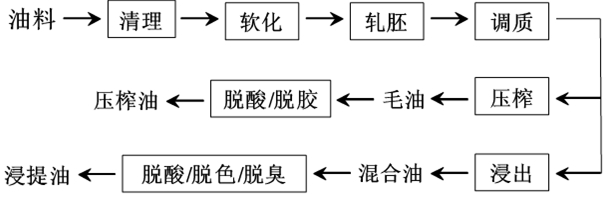

圖1 食用油壓榨浸提工藝流程圖

　　各個工序?qū)ψ詈笥偷馁|(zhì)量都有決定性的影響。從生產準備到產油階段，不同工藝階段各有專用設備和與之配套的各種現場儀表。
　　專用設備包括水洗鍋、中和反應罐子、油酸反應罐、真空脫溶器、白土預混罐、脫色塔、脫臭塔等，與這些專用設備配套的現場液位測量?jī)x表分為開關量測量和連續量測量。其中管道上一般用音叉液位開關來控制液位，從而控制進水量和抽出泵的啟停。而現場大大小小的儲罐一般用磁翻板液位計來檢測液位高低。磁翻板液位計具有安裝簡單、便于現場查看等優點，被廣泛應用于各種儲罐上。為穩妥起見，除了在罐體上安裝磁翻板液位計，還會在高、低位再分別安裝液位開關，以達到雙重保險的目的。
　　國內外儀表生產廠家眾多，質量參差不齊，如何選擇現場儀表，顯得非常重要！生產流程中的液位、流量、溫度和壓力等數據都是通過現場儀表傳遞到PLC控制系統的。如果儀表故障無法測量或者測量不準，輕則影響產品質量和生產效率，重則導致嚴重的生產安全事故，給企業造成嚴重的經濟損失。
　　安全生產無小事，各生產廠家對于儀表的選擇慎之又慎。糧油生產現場有些流程工藝其介質溫度非常高，達到250℃，有的儲罐壓力比較大，有些介質比較粘稠，且油料易燃，對液位測量?jī)x表一般有如下突出要求：
　　1．耐高溫，要求能在250℃工況下正常工作；
　　2．耐高壓，高溫往往伴隨高壓；
　　3．抗掛料能力強，油料粘稠容易粘連測量探頭，導致測量錯誤；
　　4．油料易燃，要求產品具備防爆認證。
　　汕頭某油脂有限公司引進瑞典新工藝，使用新型軟塔脫臭系統，將脫臭用薄膜式填料塔與熱脫色用的塔盤塔組合在一起。在軟塔中，油在填料塔中呈垂直方向流動，實現與水蒸氣高效接觸，與傳統脫臭塔相比，傳統脫臭塔為常壓下工作，而新型軟塔脫臭塔是在真空狀態下工作，新型軟塔脫臭塔“壓力”變化極小。在250℃下，用很少的蒸汽較短的時間將游離脂肪酸和臭氣有效去除。由于成套設備采用進口設備，故廠在選擇相應配套儀表時也是貨比三家，進口的品牌，國內品牌都仔細對比測試，最終深圳計為自動化技術有限公司的Ring-11音叉液位開關和Flap-11磁翻板液位計憑借媲美進口產品的品質和極高性價比，成功中標該項目。

圖2 現場安裝計為Ring-11音叉液位開關

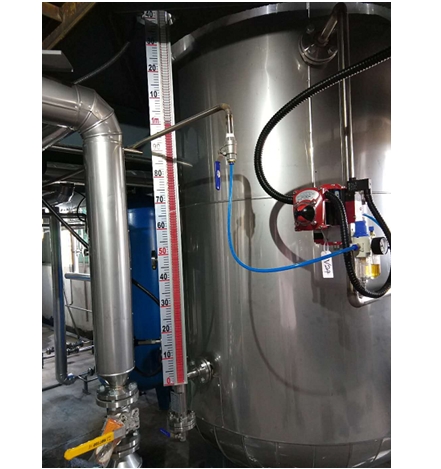

圖3 現場安裝計為Flap-11磁翻板液位計

　　計為Ring-11音叉液位開關是一種高可靠性緊湊型的專用于液位測量的控制開關，其有如下特點：
　　1．叉體設計緊湊，叉體僅長40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于管道和導管等狹小空間的測量；
　　2．基于檢測叉體浸泡于介質時振動頻率變化的設計原理，可測最小介質密度0.5g/cm3；
　　3．抗干擾能力強，免受于泡沫、氣泡、粘稠、振動的影響；
　　4．耐高溫設計，過程溫度可達250℃，行業領先；
　　5．基于檢測頻率變化的設計，具有高可靠性；
　　6．防爆等級為國內最高的Ex d IIC T6 Gb；
　　7．防護等級為IP66/IP67。

液位開關對照表

　　磁翻板液位計易于現場觀察，安裝使用方便，廣泛應用于各種工業場合中。市面上磁翻板液位計廠家眾多，質量也參差不齊。與其他同類產品相比，計為Flap-11磁翻板液位計具有如下特點：
　　1．顯示器面板加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣；
　　2．防護等級IP65、IP66/IP67可選，超過國標IP54要求；
　　3．配套的磁開關和干簧管遠傳變送器，通過隔爆和本安的雙重防爆認證；
　　4．316L材質，可適用于大部分腐蝕性液體測量。
　　深圳計為自動化技術有限公司生產的物位測量?jī)x表，憑借過硬的產品質量和超高性價比，得到廣大用戶的認可，廣泛應用于糧油機械廠糧油生產，產品的良好表現，受到用戶一致好評。
