遠傳磁翻板液位計顯示異常原因分析及處理
2019-05-15

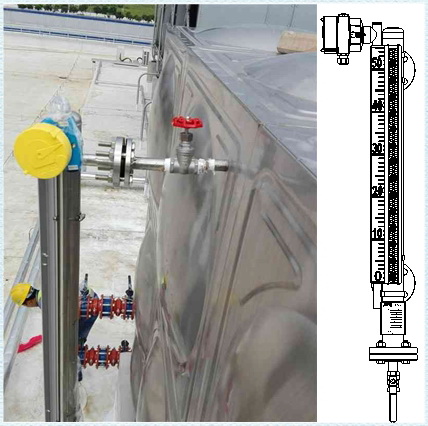

遠傳磁翻板液位計的工作原理是以主體內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管。從而使傳感器內的總電阻（或電壓）發生相應的變化，然后通過變送器將電阻（或電壓）的變化轉換成4～20mA?DC的標準電流輸出，再由干簧管遠傳變送器設定上、下限報警，實現液位的位式控制或調節。由于遠傳磁翻板液位計適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身，在液位測量中有著廣泛地應用。但在實際應用過程中，遠傳磁翻板液位計會出現顯示異常的現象，為此本文對遠傳磁翻板液位計顯示異常原因進行分析，并提出處理辦法。
二、遠傳磁翻板液位計浮子無法上升異常處理
由于磁翻板液位計的浮子無法上升，是由于磁開關的磁性過大，吸住浮子所致。可見，要使浮子在磁開關處不被吸住能隨液位上升，可采取増大浮力，或者減小重力或減小浮子與磁開關之間的磁引力的方式處理。
但如果増大浮力，浮子體積必然増加，浮子重力也會增加，可浮筒內的浮子，受空間限制，體積增加的余量不大。減小重力易使浮子的重心上移，使浮子側轉，與浮筒發生碰磨；浮子重心上移后，可能導致浮子磁鋼中心與浮筒液面不一致，磁翻板液位顯示出現偏差。
而要減小磁性開關和浮子之間的磁引力，有4種方案可供選擇：
1．降低磁開關的磁性。浮子與磁性開關的磁引力也減小，浮子在上升或下降的過程中，浮子帶動磁性開關的作用力變小，磁翻板液位計的工作不會受到影響。
2．降低浮子的磁性，但會導致翻片轉動緩慢、滯后或無法動作。因為磁翻片翻轉就是靠浮子的磁引力帶動的，降低浮子磁性，也就降低了磁引力，容易引起翻片動作異常。
3．增加磁開關的轉動角度，磁性開關在浮子磁力的作用下，可以轉動一定角度，但由于磁性開關受到限位柱的限制，實際轉動角度很小。增大轉動角度后，磁性開關磁柱隨浮子上升轉動，轉到限位柱處，若此時浮子和磁性開關磁柱的作用力很小，那么浮子也不會受到磁性開關很大的作用力。
4．增大浮子和磁性開關的距離，因為磁引力是隨磁性物質的距離的減小而增大，增大距離也會減小浮子對磁性開關的磁引力。具體可以在浮筒的磁性開關處加裝鐵片，加厚一定程度后再加裝磁性開關，使浮子的磁引力剛好可以帶動浮子而這個引力又不太大。
比較上述4種方法，最后一種方法簡單易行，可在現場實現。在出現類似問題時，建議采用第4種方案。
總之，為避免上述異常的出現，磁翻板液位計和磁性開關組合使用時，最好使用成套產品，這樣可以保證出廠前經過嚴格測試，確保翻片動作正常、磁性開關動作正常、磁翻片和磁性開關也不會相互影響。若磁翻板液位計和磁性開關分開購買再組合使用，可能會出現磁翻板液位顯示異常或開關動作異常的情況。磁性開關與浮子配合使用，當它處于浮子的磁力線范圍內時，便會有動作。磁性開關與翻片單獨購買使用時，磁性開關與浮子的距離是關健，安裝后要進行調試，以確定最佳距離。另外，磁性開關的磁性不能過大，否則磁性開關的磁引力會吸住浮子，而且還會干擾磁翻片。
計為自動化的遠傳磁翻板液位計均有成套產品組成，SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器，與Flap-11系列磁翻板液位計配合使用，能夠穩定實現液位自動控制和遠程操控。由于在出廠前都會認真檢測和調試，不會出現上文所述異常現象。
一、遠傳磁翻板液位計異常及原因分析
一般情況下，液位升降，翻片無變化，原因可能是浮子漏、浮子損壞、浮子失磁、浮筒內有異物造成浮子卡死無法升降、或者磁翻片失磁。通常可以采用清理浮筒、更換浮子、或者更換磁翻片來解決。上述異常是所有型號的磁翻板液位計經常會遇到的，本文不做重點介紹。重點介紹的是由于磁開關磁性過大，吸住了浮子，使浮子無法再上升這種情況該如何處理。二、遠傳磁翻板液位計浮子無法上升異常處理
由于磁翻板液位計的浮子無法上升，是由于磁開關的磁性過大，吸住浮子所致。可見，要使浮子在磁開關處不被吸住能隨液位上升，可采取増大浮力，或者減小重力或減小浮子與磁開關之間的磁引力的方式處理。
但如果増大浮力，浮子體積必然増加，浮子重力也會增加，可浮筒內的浮子，受空間限制，體積增加的余量不大。減小重力易使浮子的重心上移，使浮子側轉，與浮筒發生碰磨；浮子重心上移后，可能導致浮子磁鋼中心與浮筒液面不一致，磁翻板液位顯示出現偏差。
而要減小磁性開關和浮子之間的磁引力，有4種方案可供選擇：
1．降低磁開關的磁性。浮子與磁性開關的磁引力也減小，浮子在上升或下降的過程中，浮子帶動磁性開關的作用力變小，磁翻板液位計的工作不會受到影響。
2．降低浮子的磁性，但會導致翻片轉動緩慢、滯后或無法動作。因為磁翻片翻轉就是靠浮子的磁引力帶動的，降低浮子磁性，也就降低了磁引力，容易引起翻片動作異常。
3．增加磁開關的轉動角度，磁性開關在浮子磁力的作用下，可以轉動一定角度，但由于磁性開關受到限位柱的限制，實際轉動角度很小。增大轉動角度后，磁性開關磁柱隨浮子上升轉動，轉到限位柱處，若此時浮子和磁性開關磁柱的作用力很小，那么浮子也不會受到磁性開關很大的作用力。
4．增大浮子和磁性開關的距離，因為磁引力是隨磁性物質的距離的減小而增大，增大距離也會減小浮子對磁性開關的磁引力。具體可以在浮筒的磁性開關處加裝鐵片，加厚一定程度后再加裝磁性開關，使浮子的磁引力剛好可以帶動浮子而這個引力又不太大。
比較上述4種方法，最后一種方法簡單易行，可在現場實現。在出現類似問題時，建議采用第4種方案。
總之，為避免上述異常的出現，磁翻板液位計和磁性開關組合使用時，最好使用成套產品，這樣可以保證出廠前經過嚴格測試，確保翻片動作正常、磁性開關動作正常、磁翻片和磁性開關也不會相互影響。若磁翻板液位計和磁性開關分開購買再組合使用，可能會出現磁翻板液位顯示異常或開關動作異常的情況。磁性開關與浮子配合使用，當它處于浮子的磁力線范圍內時，便會有動作。磁性開關與翻片單獨購買使用時，磁性開關與浮子的距離是關健，安裝后要進行調試，以確定最佳距離。另外，磁性開關的磁性不能過大，否則磁性開關的磁引力會吸住浮子，而且還會干擾磁翻片。
計為自動化的遠傳磁翻板液位計均有成套產品組成，SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器，與Flap-11系列磁翻板液位計配合使用，能夠穩定實現液位自動控制和遠程操控。由于在出廠前都會認真檢測和調試，不會出現上文所述異常現象。
（深圳計為自動化技術有限公司市場部2019年5月15日發布）
