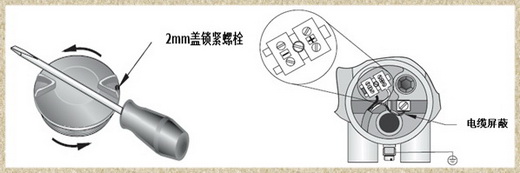

圖1擰開外殼方式　　　　　　　　　　　　　　　　　　　 圖2接線示意圖

　　1．使用2mm內六角螺絲刀松開鎖緊螺栓，然后用一個螺絲刀或桿旋開蓋（如圖1所示）；
　　2．從電纜的末端剝去大約70mm電纜線皮，然后從進線口穿進表殼；
　　3．端子接線，極性已標注在了端子模塊上（如圖2所示）；
　　4．根據本地法規進行接地；
　　5．旋緊接頭保證密封；
　　6．四線制和二線制的接線圖分別如圖3和圖4所示：

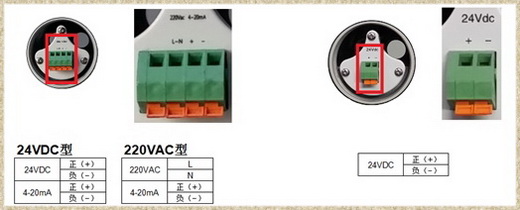

　圖3四線制接法　　　　　　　　　　　　　　　　　　　圖4兩線制接法

　　二、雷達物位計接線其他注意事項
　　1．雷達物位計的供電電壓分直流和交流兩種。在進行接線前，請先檢查確認設備的銘牌、標簽以及認證等級，同時準備好屏蔽雙絞線，屏蔽雙絞線的規格為：0.5～2mm2。
　　2．為了符合標準儀表接線慣例或電氣規范，可能需要單獨的電纜和導線管。

（深圳計為自動化技術有限公司市場部2019年3月7日發布）
