二、超聲波液位計安裝指南
　　1．安裝前請再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。

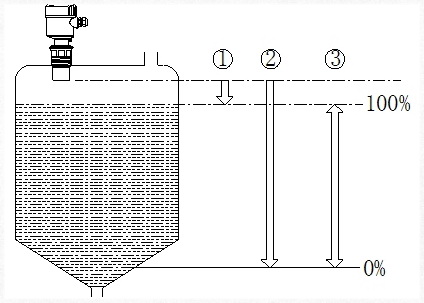

　　2．超聲波液位計的測量范圍（工作范圍）和最大的測量間距有所不同，具體如下圖所示（①為滿，②為空（最大測量間距），③測量范圍）。

　　3．以不同形狀的儲罐（溝槽、拱形罐、錐形罐）為例，一般來說超聲波液位計的安裝位置有三種。
　　①溝槽安裝示意圖如下圖所示。

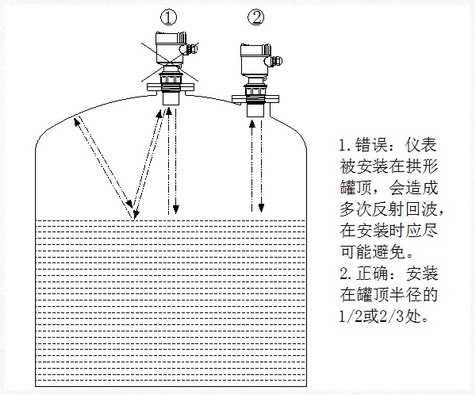

  　　②拱形罐安裝示意圖如下圖所示。

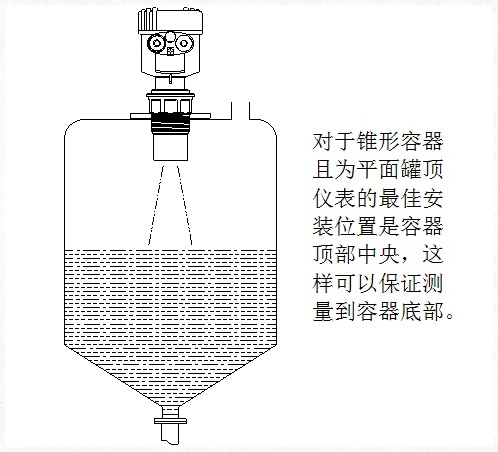

  　　③錐形罐安裝示意圖如下圖所示。

  三、壓力/真空
　　一般來說，超聲波液位計適用于常壓環境，過壓或負壓對聲波速度產生影響，這會影響測量精度。嚴重過壓或負壓均會導致超聲波液位計無法正常工作。
　　四、防潮

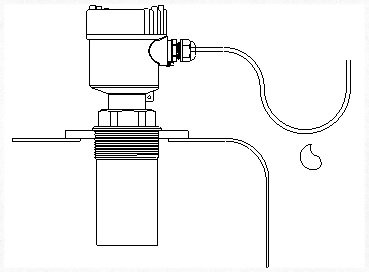

　　當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如下圖所示。

　　五、接線
　　從安全角度考慮，只有在斷電的情況下才能進行接線，且對于防爆型儀表接線時必須遵循防爆的相關接線要求。
　　超聲波液位計的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。
　　如需使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
　　接線時，請按照下圖所示的方式進行安全接線（①電源輸入，②③繼電器輸出SPST，④RS485輸出，⑤4～20mA輸出）。

　　關于超聲波液位計的其他事項，如仍有不明白，請翻閱超聲波液位計說明書或直接撥打計為熱線電話0755-28407683進行咨詢。

（深圳計為自動化技術有限公司市場部2019年3月1日發布）
