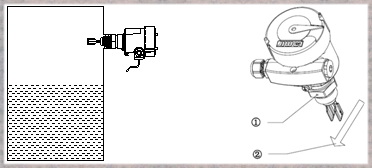

叉體面垂直安裝　　介質流動方向
①螺紋連接的標志點　②介質流動方向

　　二、安裝注意事項
　　1．避開入料口安裝
　　根據音叉液位開關的工作原理，叉體（探頭）是液位的關鍵組件，為使叉體不致因安裝不當而受損，確保儀表正常工作，儀表安裝位置的選擇就顯得非常重要。

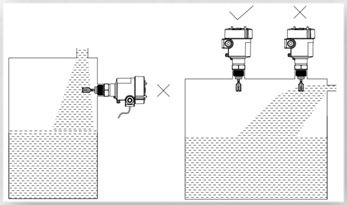

　　因為安裝在入料口位置容易造成測量誤差，甚至使儀表受損，所以，在選擇音叉液位開關安裝位置時，應注意避開入料口進行安裝，如下圖所示。

　　2．安裝于壓力/真空環境時，注意過程連接處的密封完好性
　　對于過壓或欠壓甚至真空的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
　　3．安裝于戶外或潮濕環境時，應注意做好防潮措施
　　當儀表安裝在戶外或有潮氣的環境中，如遇下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如下圖所示。

　　深圳計為自動化技術有限公司研發生產的Ring-11音叉液位開關性能優良、穩定可靠。音叉長度僅有40毫米，可測量液體的最低密度達0.5g/cm3，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品還適合于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。盡管如此，仍應按照音叉液位開關的上述安裝方法正確安裝和注意事項，方能確保音叉液位開關的效能得到最大程度的發揮。

（深圳計為自動化技術有限公司市場部2019年2月8日發布）
