磁開關選型安裝和使用注意事項
2018-12-13
磁開關屬于磁翻板液位計的配件，與磁翻板液位計配合使用，可以實現對液位的自動控制和遠程操控。那么，磁開關在使用過程中，有哪些需要注意的事項呢？本文就以計為SW系列的磁開關為例，向儀表用戶談?wù)劥砰_關使用的一些注意事項。
計為SW-系列的磁開關均可以與Flap-11系列磁翻板液位計配套使用。磁翻板液位計的浮筒里面的浮子隨液位的變化上下移動，當浮子中的磁鋼接近磁開關時，則會觸發干簧管的開關狀態發生改變，通過內部磁鐵鎖定干簧管吸合/釋放的狀態，從而實現高低液位的報警動作。計為SW系列具有兩種類型的磁開關供用戶選擇，一是SW-11磁開關，二是SW-21輕巧型磁開關。
其次，選型時需注意所采購的磁開關是否滿足現場工況需求
1．如在易燃易爆的危險場合中，就需使用具有防爆功能、達到國家防爆要求的磁開關；在水汽較大或戶外環境較為惡劣的工況中，所使用的磁開關的防護等級需達到IP66/67，以保證儀表具有一定的防塵、防水功能；
2．如果現場具有較強的腐蝕性，磁開關的外管還需要采用抗腐蝕性強的316L材質；如果現場工作環境溫度較高，還需要看磁開關的工作溫度是否能夠滿足現場要求。
3．儀表用戶還需要注意確認所使用的磁開關的輸出類型和安裝位置。計為SW系列磁開關按輸出類型分為單刀單擲（SPST）和單刀雙擲（SPDT），按用途分為高報（防溢出）和低報（防空轉）。
最后，在安裝使用過程中，磁開關需要注意的事項還有如下幾點：
1．安裝時，不得給開關過大的沖擊力，如打擊、拋扔開關等，以免儀表受損。
2．避免在周圍有強磁場，大電流（象大型磁鐵、電焊機等）的環境中安裝和使用磁開關。同時注意不要把連接導線與動力線并在一起。
3．不宜讓磁開關處于水或冷卻液的環境中。如需在這種環境中使用，應使用防護等級較高的磁開關。
4．配線時，導線不宜承受拉伸力和彎曲力。用于機械手等可動部件場合，應使用具有耐彎曲性能的導線，以避免開關受損傷或斷線。
5．磁開關的配線不能直接接到電源上，必須串接負載。
6．負載電壓和負載電流都不要超過磁開關的允許容量，否則其壽命會大大降低。
計為SW系列磁開關核心部件采用進口大功率干簧管，全鋁合金表頭設計，通過隔爆和本安的雙重防爆認證。隔爆等級Ex d IIC T6 Gb，本安等級Ex ia IIC T6 Ga，在目前市面同類產品中，均屬最高級別。計為磁開關的防護等級高達IP66/IP67，外管采用316L材質，工作溫度為-50～150℃。其中，SW-21輕巧型磁開關布局精密、具有輕盈、小巧的外觀設計，寬僅35mm，長120mm，該產品申請1項實用新型專利（申請?zhí)枺?01821348285.8）。

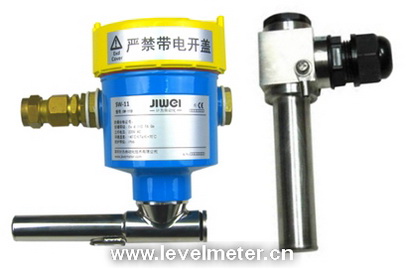

計為磁開關
首先，采購磁開關時，需注意所選的磁開關是否能與磁翻板液位計配套使用計為SW-系列的磁開關均可以與Flap-11系列磁翻板液位計配套使用。磁翻板液位計的浮筒里面的浮子隨液位的變化上下移動，當浮子中的磁鋼接近磁開關時，則會觸發干簧管的開關狀態發生改變，通過內部磁鐵鎖定干簧管吸合/釋放的狀態，從而實現高低液位的報警動作。計為SW系列具有兩種類型的磁開關供用戶選擇，一是SW-11磁開關，二是SW-21輕巧型磁開關。
其次，選型時需注意所采購的磁開關是否滿足現場工況需求
1．如在易燃易爆的危險場合中，就需使用具有防爆功能、達到國家防爆要求的磁開關；在水汽較大或戶外環境較為惡劣的工況中，所使用的磁開關的防護等級需達到IP66/67，以保證儀表具有一定的防塵、防水功能；
2．如果現場具有較強的腐蝕性，磁開關的外管還需要采用抗腐蝕性強的316L材質；如果現場工作環境溫度較高，還需要看磁開關的工作溫度是否能夠滿足現場要求。
3．儀表用戶還需要注意確認所使用的磁開關的輸出類型和安裝位置。計為SW系列磁開關按輸出類型分為單刀單擲（SPST）和單刀雙擲（SPDT），按用途分為高報（防溢出）和低報（防空轉）。
最后，在安裝使用過程中，磁開關需要注意的事項還有如下幾點：
1．安裝時，不得給開關過大的沖擊力，如打擊、拋扔開關等，以免儀表受損。
2．避免在周圍有強磁場，大電流（象大型磁鐵、電焊機等）的環境中安裝和使用磁開關。同時注意不要把連接導線與動力線并在一起。
3．不宜讓磁開關處于水或冷卻液的環境中。如需在這種環境中使用，應使用防護等級較高的磁開關。
4．配線時，導線不宜承受拉伸力和彎曲力。用于機械手等可動部件場合，應使用具有耐彎曲性能的導線，以避免開關受損傷或斷線。
5．磁開關的配線不能直接接到電源上，必須串接負載。
6．負載電壓和負載電流都不要超過磁開關的允許容量，否則其壽命會大大降低。
計為SW系列磁開關核心部件采用進口大功率干簧管，全鋁合金表頭設計，通過隔爆和本安的雙重防爆認證。隔爆等級Ex d IIC T6 Gb，本安等級Ex ia IIC T6 Ga，在目前市面同類產品中，均屬最高級別。計為磁開關的防護等級高達IP66/IP67，外管采用316L材質，工作溫度為-50～150℃。其中，SW-21輕巧型磁開關布局精密、具有輕盈、小巧的外觀設計，寬僅35mm，長120mm，該產品申請1項實用新型專利（申請?zhí)枺?01821348285.8）。
（深圳計為自動化技術有限公司市場部2018年12月13日發布）
