射頻導納料位開關使用說明

2018-08-01

　　由于射頻導納料位開關可以用于高壓、腐蝕和強沖擊等惡劣場合，且具有防掛料、抗干擾、免維護、測量準確可靠等優點，被廣泛用于粉煤灰、粘附性物料和固體顆粒的測量。為使大家更好地使用射頻導納料位開關，本文就射頻導納料位開關的安裝、接線和調試說明如下。
　　一、安裝
　　1．安裝前說明
　　在安裝之前，請再次確認儀表的供電電壓、過程溫度、介質的化學性能等是否滿足現場的環境要求，以確保儀表與工況相匹配，在安裝后能夠正常使用。
　　2．安裝方式
　　射頻導納料位開關的安裝主要有水平安裝和垂直安裝兩種方式。
　　1）水平安裝
　　在大多數情況下，射頻導納料位開關均采水平安裝，這樣可以保證測量的準確性。如果測量允許存在幾厘米的誤差，可將射頻導納料位開關向下傾斜約20°后安裝，以有效避免因物料在探頭上的堆積所造成的測量誤差（注：纜繩型射頻導納料位開關禁止水平安裝）。

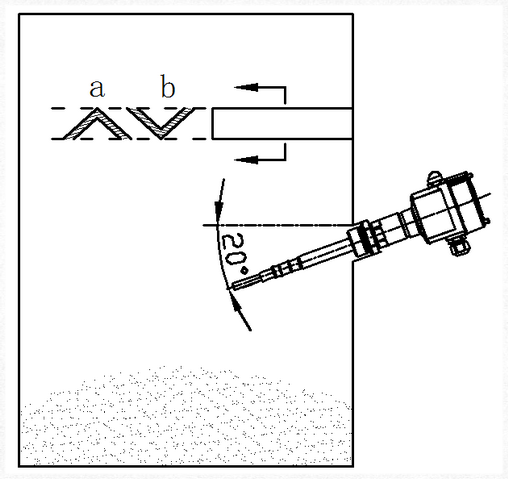

　　在物料沖擊較強的應用場合下，安裝時還需要增加防護擋板（如圖1所示），以保證儀表更可靠地工作。

圖1 水平安裝示意圖

a. 常用防護擋板類型
b. 對于粗糙或具有較大磨損性物料的擋板類型

　　如果被測料位是粗糙或具有很大磨損性的物料，可以選擇如上圖b所對應的凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊，從而延長防護擋板的使用時間。

　　2）垂直安裝

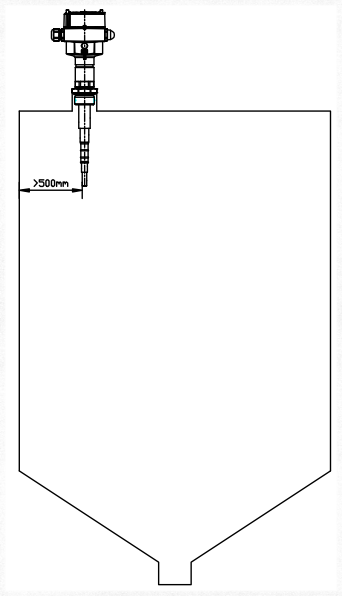

　　垂直安裝時，應將射頻導納料位開關安裝在距離容器壁大于500mm處（如圖2所示），以避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差。

圖2 垂直安裝示意圖

　　3．安裝注意事項
　　通常情況下，在安裝射頻導納料位開關時，有以下幾點注意事項需要注意：
　　1）避開入料口

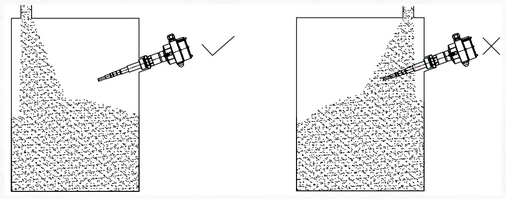

　　在選擇射頻導納料位開關的安裝位置時，應避開入料口安裝（如圖3所示），以避免因安裝在入料口而造成的測量誤差，甚至導致儀表受損。

圖3 避開入料口的安裝示意圖

　　2）防潮
　　如果儀表需要安裝在戶外或有潮氣的環境中，為防止潮氣進入儀表，在接入電纜之前，應將電纜線向下彎曲，儀表在遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，從而達到防潮的效果。
　　3）安裝間距

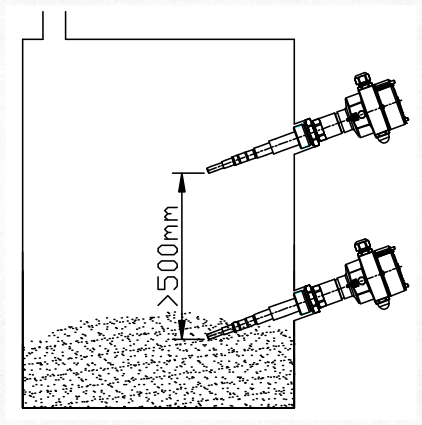

　　如果需要多臺儀表同時安裝于料倉內，應保證儀表之間的安裝間距大于500mm（如圖4所示），這樣就可以有效避免因儀表之間的探頭相互干擾所導致的測量不可靠的情形出現。

圖4 安裝間距

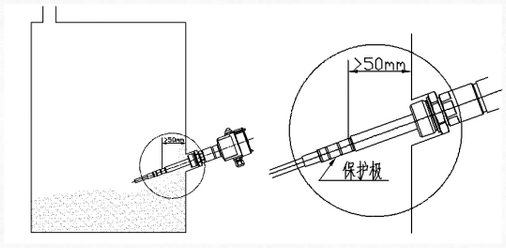

　　4）保護極插入深度
　　在安裝儀表時，應保證探頭保護極插入料倉內的尺寸不小于50mm，確保儀表有效抗粘附。

圖5 保護極插入深度

　　二、接線
　　1．接線圖

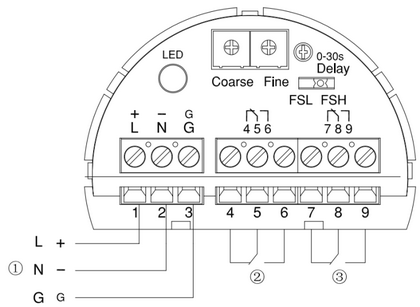

　　在接線時，請按照圖6所示的接線示意圖進行安全接線。

圖6 接線示意圖

①：電源輸入端 ②③：繼電器信號輸出端，DPDT

　　2．接線步驟
　　在接線時，請按照如下步驟，并按照上述接線圖進行安全接線：
　　1）打開外殼蓋；
　　2）松開電纜螺紋接頭上的鎖緊螺母；
　　3）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
　　4）將電纜穿過電纜螺紋接頭插入外殼中；
　　5）用螺絲刀打開接線端子；
　　6）按照接線圖將芯線末端插入接線端子中；
　　7）用螺絲刀擰緊接線端子；
　　8）通過輕拉接入的電纜線來檢查接線是否牢靠；
　　9）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
　　10）擰上外殼蓋。
　　3．接線注意事項
　　在接線時，除遵照上圖和步驟外，還需注意以下事項：
　　1）安全提示
　　①出于安全考慮，請確保在斷電的情況下進行接線；
　　②在接線前，請認真檢查接入電源是否符合儀表銘牌標示的類型和范圍。
　　2）電纜選用
　　射頻導納料位開關的電纜一般采用橫截面為圓形、直徑為5-9mm的通用電纜，否則無法確保電纜入口的密封效果。
　　如您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
　　三、調試
　　1．內部結構

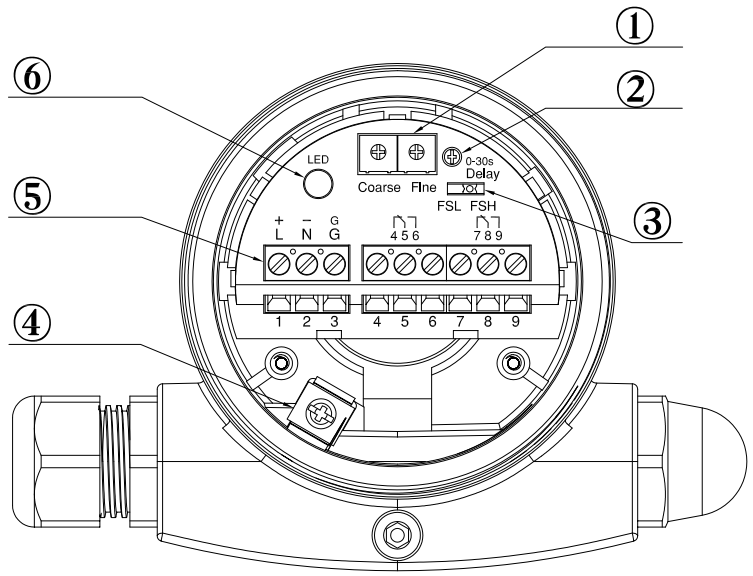

　　在對射頻導納料位開關進行調試前，我們先了解下射頻導納料位開關的內部結構。射頻導納料位開關的內部結構如圖7所示。

圖7 內部結構圖

① 靈敏度調節 ② 繼電器輸出延時調節 ③ 高低位模式

③ 接地端子 ⑤ 接線端子 ⑥ LED指示燈

　　2．靈敏度調節

圖8 靈敏度調節圖

　　1）靈敏度調節規則：
　　(1)為保證儀表穩定可靠地工作，請在進行靈敏度調試前先通電預熱15分鐘；
　　(2)靈敏度粗、細調節電位器，順時針旋轉，靈敏度增加，逆時針旋轉，靈敏度減小；
　　(3)當靈敏度調整完成后，LED指示燈亮，紅色燈表示探頭接觸到物料，綠色燈表示探頭未接觸到物料。
　　2）無物料靈敏度調節步驟：
　　(1)對于一個有物料的容器，如物料沒有接觸到儀表探頭時（可以拆下儀表通過過程連接孔肉眼觀察）；
　　(2)先順時針旋轉靈敏度細調電位器到底，再逆時針轉過10°左右，使調節槽指向電位器右下角第一條刻度線；
　　(3)旋轉靈敏度粗調電位器，在LED指示燈由綠色剛變為紅色的位置停止旋轉；
　　(4)逆時針旋轉靈敏度細調電位器，在LED指示燈由紅色剛變為綠色的位置停止旋轉，然后按表一中的應用工況繼續逆時針旋轉相對應的刻度。

　　表一無物料調節刻度表

應用工況	低料位	高料位	繼電器輸出延時調節
除塵器灰斗、灰庫	2格	2.5格	0s或0-30s之間
倉泵	2格	2格	0s

　　3）有物料靈敏度調節步驟：
　　(1)對于一個有物料的容器，如物料已經接觸到儀表探頭時（可以拆下儀表通過過程連接孔肉眼觀察）；
　　(2)先逆時針旋轉靈敏度細調電位器到底；
　　(3)旋轉靈敏度粗調電位器，在LED指示燈由紅色剛變為綠色的位置停止旋轉；
　　(4)順時針旋轉靈敏度細調電位器，在LED指示燈由綠色剛變為紅色的位置停止旋轉，然后按表二中的應用工況繼續順時針旋轉相對應的刻度。

表二有物料調節刻度表

應用工況	低料位	高料位	繼電器輸出延時調節
除塵器灰斗、灰庫	2格	1.5格	0s或0-30s之間
倉泵	1.5格	1.5格	0s

　　3．繼電器輸出延時調節
　　射頻導納料位開關具有0~30S連續可調的繼電器輸出延時調節功能。該功能主要用于消除因物料頻繁波動而引起的誤報警現象。當順時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸增加，當逆時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸減少。儀表出廠設置值為0。
　　4．高低位模式轉換
　　對于溢流保護和防干運行的兩種限位報警功能，需結合現場實際要求來調節儀表的高低位模式 (FSH/FSL)開關，最終達到客戶所需要的信號輸出狀態，具體功能請參照下面“信號輸出功能表”。
　　5．指示燈
　　用于顯示開關狀態的指示燈
　　? 綠色 = 探頭未接觸到物料
　　? 紅色 = 探頭接觸到物料
　　表三信號輸出功能表

高低位模式	安裝位置	繼電器的狀態	指示燈
高位模式（FSH）溢流保護		繼電器導電	綠色
高位模式（FSH）溢流保護		繼電器無電流	紅色
低位模式（FSL）干運行保護		繼電器導電	紅色
低位模式（FSL）干運行保護		繼電器無電流	綠色

　　深圳計為自動化有限公司生產的Cape-11系列射頻導納料位開關是在吸收國內外同類產品技術經驗的基礎上，結合計為自主創新技術和工藝，生產的針對粉煤灰、固體顆粒、粘附性物料的物位測量設備，盡管其具有很好的通用性和極高的可靠性，在使用前，認真閱讀射頻導納料位開關說明書仍是非常必要的，只有嚴格按其操作步驟和注意事項進行操作，才能更好地使用射頻導納料位開關。

（深圳計為自動化技術有限公司市場部2017年8月1日發布）
