音叉液位開關是怎么測量的
2018-05-03
音叉液位開關是工廠原料儲罐、輸送管道、液體容器中必不可少的測量儀器，可以說，只要安裝了可靠性高的音叉液位開關，則液面的位置就可以實現智能化操控，在省去了不少人力、物力的情況下，還能大大提高工廠的工作效率。那么，音叉液位開關到底是怎么進行測量工作的呢？
音叉液位開關采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。在測量高點時，當叉體接觸到液體介質，儀表會產生報警信號；在測量低點時，若液體介質低于叉體位置，則儀表也會產生報警信號。至于安裝在高點、低點，還是高低點都需安裝，則需要根據現場工況的具體需求而定。
音叉液位開關采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。在測量高點時，當叉體接觸到液體介質，儀表會產生報警信號；在測量低點時，若液體介質低于叉體位置，則儀表也會產生報警信號。至于安裝在高點、低點，還是高低點都需安裝，則需要根據現場工況的具體需求而定。
一般來說，音叉液位開關可以根據需要安裝在任何位置，即依照現場工況而定，可以水平安裝、也可以垂直安裝或傾斜安裝。但當被測介質具有粘稠性時，為了減少或避免出現掛料現象，請將其垂直安裝。需要注意的是，在安裝音叉液位開關時，為了使儀表更加準確地檢測，應使其叉體面和液體升降或流動保持方向一致，這樣不僅可以避免掛料現象的出現，還可以有效防止介質對叉體的阻力而產生測量數據有所偏差，如下圖所示。
①螺紋連接的標志點②介質流動方向

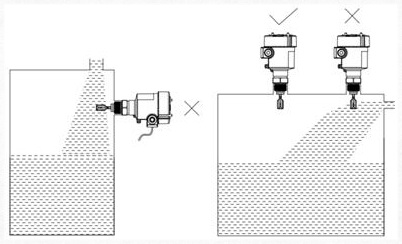

在音叉液位開關的測量過程中，應找準其安裝位置，尤其應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。
音叉液位開關正確安裝示意圖（避開出入口安裝）
當電子部件存在損壞或失靈的現象時，為使儀表能夠繼續正常使用，建議客戶對電子部件進行更換。在設計上，所有計為Ring—11音叉液位開關的電子部件都能通用，可以相互更換使用。但如果電子部件的信號輸出方式不同時，應注意做出相應地調整，選擇符合要求的電子部件。對于有防爆要求的產品，在更換時應注意使用滿足相應防爆要求的電子部件。
（深圳計為自動化技術有限公司市場部2018年5月3日發布）
