頂裝和側裝音叉液位開關安裝須知
2021-05-24
與市面上能夠同時測量固體和液體的音叉開關不同，基于懸臂梁的振動原理，采用音叉作為振動探頭，利用壓電器件實現振動的驅動與檢測的計為Ring-11音叉液位開關是一款專用于液位測量的物位儀表，其測量更為精準和可靠。由于其測量精準、維護方便，在水利、化工、環保、食品、醫藥等行業中各種容器、槽罐和管道的液位測量中有著廣泛應用。盡管如此，如果安裝不當，也會使其應用大受影響。為此，本文就來談談音叉液位開關的安裝問題。
根據安裝方式的不同，音叉液位開關可分為頂裝音叉液位開關和側裝音叉液位開關兩種。一般來講，頂裝音叉液位開關為垂直安裝，多用于測量較為粘稠的液體或者罐體四周空間狹小不便安裝情況下的液位測量。而側裝主要采用水平安裝，在現場應用中更為普遍。
但無論是頂裝音叉液位開關還是側裝音叉液位開關，在安裝時有以下幾點應引起注意：
一、裝前須知
無論是安裝頂裝還是側裝音叉液位開關，在安裝前，都應對所選儀表的過程壓力、過程溫度、介質的化學屬性等參數是否滿足現場的工況要求進行再次確認，以確保儀表在安裝后能夠正常使用。
二、安裝位置

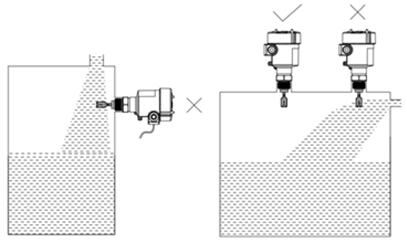

在安裝時，儀表應避開入液口安裝。以免因安裝在入料口位置容易造成測量誤差，甚至損壞儀表。
這是因為，根據音叉液位開關的工作原理，叉體（探頭）是液位開關的關鍵組件，為使叉體不致因安裝不當受損，確保儀表正常工作，儀表應選擇遠離入液口的位置進行安裝。如下圖所示。
當儀表安裝在戶外或潮濕的環境中，如遇下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，應做好防潮措施，將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如下圖所示。
根據安裝方式的不同，音叉液位開關可分為頂裝音叉液位開關和側裝音叉液位開關兩種。一般來講，頂裝音叉液位開關為垂直安裝，多用于測量較為粘稠的液體或者罐體四周空間狹小不便安裝情況下的液位測量。而側裝主要采用水平安裝，在現場應用中更為普遍。
但無論是頂裝音叉液位開關還是側裝音叉液位開關，在安裝時有以下幾點應引起注意：
一、裝前須知
無論是安裝頂裝還是側裝音叉液位開關，在安裝前，都應對所選儀表的過程壓力、過程溫度、介質的化學屬性等參數是否滿足現場的工況要求進行再次確認，以確保儀表在安裝后能夠正常使用。
二、安裝位置
在安裝時，儀表應避開入液口安裝。以免因安裝在入料口位置容易造成測量誤差，甚至損壞儀表。
這是因為，根據音叉液位開關的工作原理，叉體（探頭）是液位開關的關鍵組件，為使叉體不致因安裝不當受損，確保儀表正常工作，儀表應選擇遠離入液口的位置進行安裝。如下圖所示。
三、安裝方向
為避免掛料或由于介質對叉體的阻力而產生的測量誤差，在安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，如下圖所示。
叉體面垂直安裝 介質流動方向
①紋連接的標志點?、诮橘|流動方向
四、防止受潮進水當儀表安裝在戶外或潮濕的環境中，如遇下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，應做好防潮措施，將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如下圖所示。
五、確保密封完好
對于過壓或欠壓甚至真空的容器或管道，在安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求，必須保證過程連接處的密封完好性。
計為Ring-11音叉液位開關是一種高可靠性緊湊型的專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.5g/cm3，不僅適用于鹽酸、硫酸、硝酸、堿液、工業廢水、糖漿、藥液等液位測量，而且特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。在質量和各種參數方面，計為Ring-11音叉液位開關可與進口品牌相媲美，盡管如此，在使用前，也要注意儀表的正確安裝，以使其效用得到更好地發揮。
