音叉液位開關接線步驟與接線細節（附圖）
2021-02-01
計為音叉液位開關現有Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關兩種型號。由于結構方面的不同，在接線方面二者也有差異。在接線時如果稍不注意，就可能影響音叉液位開關的正常工作和可靠運行。所以，很有必要就音叉液位開關接線的步驟以及接線的細節進行介紹，以便對用戶更好地使用音叉液位開關有所幫助。
一、音叉液位開關的接線步驟
打開音叉液位開關的外殼上蓋，可以看到內有接線端子、撥動開關、發光二極管LED、靈敏度調節鈕等部件。一般來講，在對音叉液位開關進行接線時，請按照如下步驟進行操作：
1．打開外殼蓋；
2．松開電纜螺紋接頭上的鎖緊螺母；
3．去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
4．將電纜穿過電纜螺紋接頭插入外殼中；
5．用螺絲刀打開接線端子；
6．按照接線圖將芯線末端插入接線端子中；
7．用螺絲刀擰緊接線端子；
8．通過輕拉接入的電纜線來檢查接線是否牢靠；
9．擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
10．擰上外殼蓋。
需要說明的是，對隔爆型儀表進行接線操作時，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
二、計為音叉液位開關的接線細節
（一）Ring-11音叉液位開關
其中圖1繼電器輸出方式中，左下角標識“1”接直流“+”或交流“火線”，標識“2”接直流“-”或交流“零線”，直流供電范圍是20～72VDC，交流供電范圍是20～253VAC；計為Ring-11音叉液位開關采用寬電源設計，交直流通用自適應，有內部電路智能識別，不需要根據不同的供電電壓范圍選擇不同的電源線接線端口，即插即用。但需要注意的是，該產品計為設計有兩組常開常閉觸點，標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出，是接常閉點或者常開點，應依據用戶使用要求確定。
圖2二線制輸出方式中，標識“1-2”兩根線既是電源線也是信號線，既是儀表的直流電源輸入（范圍：10～36VDC），也是儀表的信號輸出，儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料），另外為了提升Ring-11的自檢功能，除8mA和16mA電流外，計為自動化特增設了一個回路電流為<2.3mA的儀表故障電流，也就是說當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，這種情況下我們建議返廠檢修。
（二）Ring-21緊湊型音叉液位開關
1．相比航空插頭，赫斯曼接頭更為通用，其線纜的長度應根據現場實際需要確定。
2．實際接線時，對于不同的輸出方式，像繼電器輸出、PNP輸出等，應嚴格按照上圖對應的輸出方式和接口進行接線操作。
3．不同于Ring-11音叉液位開關，Ring-21緊湊型音叉液位開關的交直流不通用，因此當選用交直流供電時，應注意以下兩點：
①若選用交流供電型號，但供的是直流電，此時雖不致使儀表受損，但儀表也不能正常工作。
②若選用直流供電型號，一定不要采用220V交流電供電，以免電路板被燒壞。
一般來講，安裝上述操作步驟和注意事項進行接線操作，音叉液位開關都能穩定可靠地工作，所以，在接線前一定要對于其中的一些細節多加注意。
一、音叉液位開關的接線步驟
打開音叉液位開關的外殼上蓋，可以看到內有接線端子、撥動開關、發光二極管LED、靈敏度調節鈕等部件。一般來講，在對音叉液位開關進行接線時，請按照如下步驟進行操作：
1．打開外殼蓋；
2．松開電纜螺紋接頭上的鎖緊螺母；
3．去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
4．將電纜穿過電纜螺紋接頭插入外殼中；
5．用螺絲刀打開接線端子；
6．按照接線圖將芯線末端插入接線端子中；
7．用螺絲刀擰緊接線端子；
8．通過輕拉接入的電纜線來檢查接線是否牢靠；
9．擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
10．擰上外殼蓋。
需要說明的是，對隔爆型儀表進行接線操作時，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
二、計為音叉液位開關的接線細節
（一）Ring-11音叉液位開關

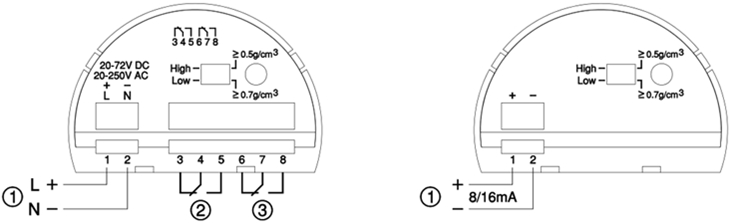

圖1繼電器輸出方式 圖2二線制輸出方式
①：電源輸入端 ①：電源輸入端8/16mA信號輸出端
②③：繼電器信號輸出端，DPDT
從上圖可知，計為Ring-11音叉液位開關有繼電器輸出和二線制輸出2種輸出方式：其中圖1繼電器輸出方式中，左下角標識“1”接直流“+”或交流“火線”，標識“2”接直流“-”或交流“零線”，直流供電范圍是20～72VDC，交流供電范圍是20～253VAC；計為Ring-11音叉液位開關采用寬電源設計，交直流通用自適應，有內部電路智能識別，不需要根據不同的供電電壓范圍選擇不同的電源線接線端口，即插即用。但需要注意的是，該產品計為設計有兩組常開常閉觸點，標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出，是接常閉點或者常開點，應依據用戶使用要求確定。
圖2二線制輸出方式中，標識“1-2”兩根線既是電源線也是信號線，既是儀表的直流電源輸入（范圍：10～36VDC），也是儀表的信號輸出，儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料），另外為了提升Ring-11的自檢功能，除8mA和16mA電流外，計為自動化特增設了一個回路電流為<2.3mA的儀表故障電流，也就是說當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，這種情況下我們建議返廠檢修。
（二）Ring-21緊湊型音叉液位開關

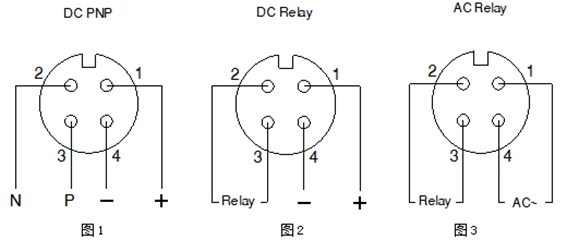

圖3航空插頭接線圖

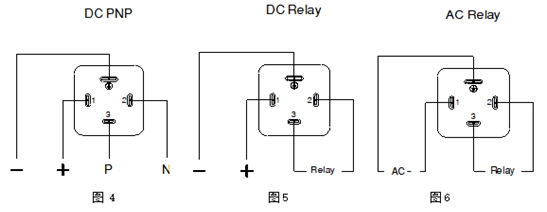

圖4赫斯曼接頭接線圖
Ring-21緊湊型音叉液位開關備有航空插頭和赫斯曼接頭兩種接口的插頭（如圖3、圖4所示）。在接線時需要注意的事項有以下幾點：1．相比航空插頭，赫斯曼接頭更為通用，其線纜的長度應根據現場實際需要確定。
2．實際接線時，對于不同的輸出方式，像繼電器輸出、PNP輸出等，應嚴格按照上圖對應的輸出方式和接口進行接線操作。
3．不同于Ring-11音叉液位開關，Ring-21緊湊型音叉液位開關的交直流不通用，因此當選用交直流供電時，應注意以下兩點：
①若選用交流供電型號，但供的是直流電，此時雖不致使儀表受損，但儀表也不能正常工作。
②若選用直流供電型號，一定不要采用220V交流電供電，以免電路板被燒壞。
一般來講，安裝上述操作步驟和注意事項進行接線操作，音叉液位開關都能穩定可靠地工作，所以，在接線前一定要對于其中的一些細節多加注意。
