超聲波液位計安裝應遵循哪些要求
2020-08-05
超聲波液位計是一種非接觸式、高可靠性、高性價比、易安裝維護連續量液位測量儀表，廣泛應用于水處理、化工、電力、冶金、石油、半導體等行業，用于測量鹽酸、硫酸、氫氧化物、廢水、樹脂、石蠟、泥漿、堿液和漂白劑等的液位。但是，超聲波液位計如果安裝不符合要求，就難以進行可靠的測量，也就無法在上述行業進行應用。那么，超聲波液位計安裝應遵循哪些要求呢？
一、超聲波液位計安裝的基本要求
在安裝超聲波液位計之前，請再次確認儀表的型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。
由于超聲波液位計換能器在發射超聲波脈沖時，存在一定的發射開角。所以，從超聲波換能器下邊沿到到被測介質表面之間，在發射的超聲波波束所輻射的區域內，不得有障礙物。這就要求在安裝時超聲波液位計時，應盡量避開罐內設施，如：人梯、加熱設備、限位開關支架等。
此外，安裝一體化超聲波液位計時還應注意以下幾點：
1．由于聲束角的存在，超聲波波束不得與加料料流相交，所以不要將一體化超聲波液位計安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。同時安裝時要確保最高料位不得進入測量盲區。
2．一體化超聲波液位計與罐壁必須保持一定距離。
3．一體化超聲波液位計的安裝盡可能是換能器與液面保持垂直。
4．儀表在室外安裝時，應采取遮陽、防雨措施，避免陽光直射，減少因溫度變化引起的測量誤差。
5．安裝在危險區域的一體化超聲波液位計必須遵守國家防爆危險區的安裝規定。本安型一體化超聲波液位計安裝在有防爆要求的場合，超聲波液位計必須接地。
二、超聲波液位計安裝的其他要求
1．超聲波液位計的安裝位置
安裝時，注意一體化超聲波液位計與罐壁至少保持200mm的距離。
對于錐形容器，且為平面罐頂，儀表的安裝位置是容器頂部中央位置，這樣可以保證測量到容器底部。
當儀表安裝在戶外、潮濕的室內及制冷或加熱罐頂等有潮氣的環境中，如遇到下雨或村在冷凝現象時，雨水和冷凝水便會隨之往下流，為了防潮，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，并將電纜密封套擰緊。如下圖所示。
4．泡沫對超聲波液位計的影響
在入料、攪拌或在容器內做其他處理時，會在某些介質的表面形成泡沫，使超聲波液位計的信號衰減。為避免泡沫造成測量誤差，應將傳感器安裝于導波管內或使用導波雷達物位計。由于導波雷達物位計測量不受泡沫的影響，是這種應用場合的理想選擇。
5．氣流對超聲波液位計的影響
如果容器內有很強的氣流或空氣渦流，或安裝在室外且風很大的場合時，應將傳感器安裝于導波管內或使用導波雷達物位計。
計為Uson系列超聲波液位計均采用特殊回波處理方式，能有效避免虛假回波，測量得出的數據準確可靠。在安裝超聲波液位計時，嚴格按照上述要求操作，就能使超聲波液位計發揮更好地作用。
一、超聲波液位計安裝的基本要求
在安裝超聲波液位計之前，請再次確認儀表的型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。
由于超聲波液位計換能器在發射超聲波脈沖時，存在一定的發射開角。所以，從超聲波換能器下邊沿到到被測介質表面之間，在發射的超聲波波束所輻射的區域內，不得有障礙物。這就要求在安裝時超聲波液位計時，應盡量避開罐內設施，如：人梯、加熱設備、限位開關支架等。
此外，安裝一體化超聲波液位計時還應注意以下幾點：
1．由于聲束角的存在，超聲波波束不得與加料料流相交，所以不要將一體化超聲波液位計安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。同時安裝時要確保最高料位不得進入測量盲區。
2．一體化超聲波液位計與罐壁必須保持一定距離。
3．一體化超聲波液位計的安裝盡可能是換能器與液面保持垂直。
4．儀表在室外安裝時，應采取遮陽、防雨措施，避免陽光直射，減少因溫度變化引起的測量誤差。
5．安裝在危險區域的一體化超聲波液位計必須遵守國家防爆危險區的安裝規定。本安型一體化超聲波液位計安裝在有防爆要求的場合，超聲波液位計必須接地。
二、超聲波液位計安裝的其他要求
1．超聲波液位計的安裝位置
安裝時，注意一體化超聲波液位計與罐壁至少保持200mm的距離。
對于錐形容器，且為平面罐頂，儀表的安裝位置是容器頂部中央位置，這樣可以保證測量到容器底部。

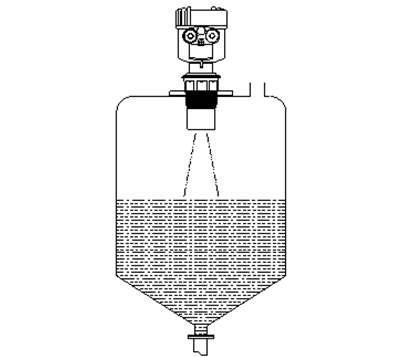

錐形罐安裝示意圖

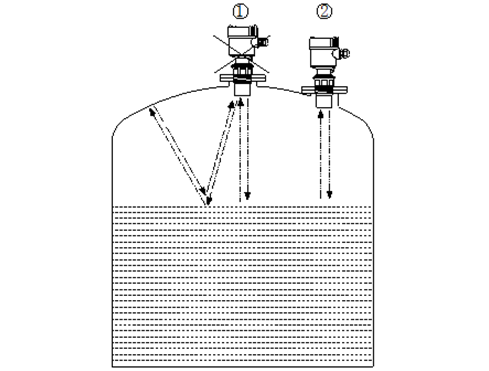

對于拱形罐，安裝示意圖如下圖所示，其中①為錯誤的安裝方式：儀表被安裝在拱形罐頂或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免。②為正確的安裝方式：安裝在罐頂半徑的1/2或2/3處。
拱形罐安裝示意圖

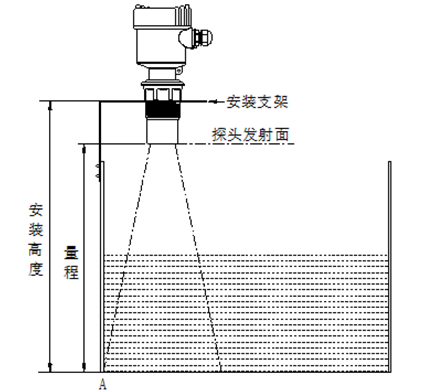

對于溝槽，在安裝超聲波液位計時要注意支架的承重能力。探頭發射角遠點不要超過A點邊界。安裝的高度要確保在量程范圍內。
溝槽安裝示意圖
2．一體化超聲波液位計防潮當儀表安裝在戶外、潮濕的室內及制冷或加熱罐頂等有潮氣的環境中，如遇到下雨或村在冷凝現象時，雨水和冷凝水便會隨之往下流，為了防潮，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，并將電纜密封套擰緊。如下圖所示。
3．攪拌對超聲波液位計的影響
當罐中有攪拌時，一體化超聲波液位計應遠離攪拌器，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。4．泡沫對超聲波液位計的影響
在入料、攪拌或在容器內做其他處理時，會在某些介質的表面形成泡沫，使超聲波液位計的信號衰減。為避免泡沫造成測量誤差，應將傳感器安裝于導波管內或使用導波雷達物位計。由于導波雷達物位計測量不受泡沫的影響，是這種應用場合的理想選擇。
5．氣流對超聲波液位計的影響
如果容器內有很強的氣流或空氣渦流，或安裝在室外且風很大的場合時，應將傳感器安裝于導波管內或使用導波雷達物位計。
計為Uson系列超聲波液位計均采用特殊回波處理方式，能有效避免虛假回波，測量得出的數據準確可靠。在安裝超聲波液位計時，嚴格按照上述要求操作，就能使超聲波液位計發揮更好地作用。
