磁翻板液位計有哪些種類？
2020-05-18
磁翻板液位計是基于連通器和磁性耦合原理實現液位的實時測量的。由于磁翻板液位計測量范圍大、顯示清晰、結構簡單、安裝形式多樣等優點，彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，廣泛應用于石油、化工、冶金、環保、船舶、建筑、食品等工業領域各種貯罐、儲槽、球型容器和鍋爐等設備的液位測量，能夠用于高密封、防泄漏和適用于高溫、高壓、耐腐蝕的場合的液位測量以及遠距離檢測與控制。不同的工況，需要相應型號的磁翻板液位計與之相適應，也因此，磁翻板液位計的種類繁多。

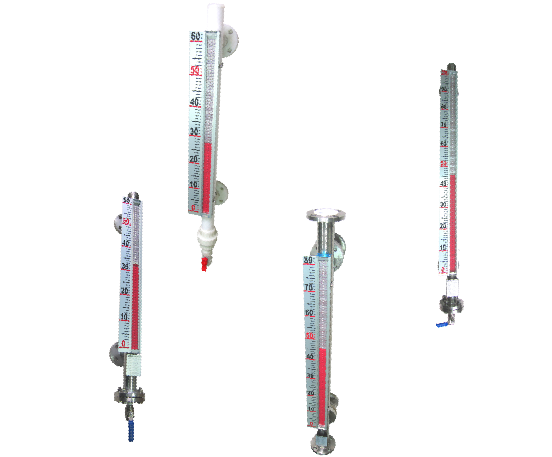

Flap-11S經濟型磁翻板液位計：采用304不銹鋼材質，經濟實用，能夠滿足大部分工況與輕微腐蝕性液體測量。
Flap-11A標準型磁翻板液位計：采用316L不銹鋼材質，適用于大多數弱腐蝕性液體測量。
Flap-11Px內襯型磁翻板液位計：浮筒應用多種專利的內襯工藝，采用304/316L內襯F4(PTFE)/F46(FEP)，適用于強腐蝕性液體測量。其中F4(PTFE)內襯適合大部分滲透性差強腐蝕性液體的液位測量；F46(FEP)內襯適合滲透性強的強腐蝕性液體的液位測量，如液氯、溴水等。
Flap-11C塑料型磁翻板液位計：浮筒采用PP材質，適用于低壓強腐蝕性液體測量。
此外，磁翻板液位計還有以下種類：
1．側裝磁翻板液位計
是磁翻板液位計最基本的一個品類，其他產品都是在其基礎上的延伸，因主要安裝于容器的側面而得名。
2．頂裝磁翻板液位計
該液位計適用于地下槽、罐、池等液位的測量與控制。一般分為上下兩部分，上部安裝在容器的頂部，下部安裝在容器內，由法蘭與容器的法蘭連接。液位計下部分導管內浮子由連桿與上部導管內的磁性浮球連成一體。頂裝式磁翻板液位計在安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不受到損壞。
3．控制型磁翻板液位計
裝有磁開關的磁翻板液位計，又稱控制型磁翻板液位計，其在實時監測液位的同時，可用于對液位進行控制或報警。
4．遠傳型磁翻板液位計
與4～20mA干簧管遠傳變送器配合使用的磁翻板液位計，又稱遠傳磁翻板液位計，在現場監測液位的同時將液位的變化通過遠傳變送器、線纜及儀表傳至控制室，實現液位的遠程監測和控制。
5．保溫型磁翻板液位計
該液位計是在標準型磁翻板液位計主體外安裝一個保溫夾套構成。通入蒸汽等熱媒劑，可以保持主體內液體的正常流動，因此適用于易凝固液體的液位測量和控制，對于低沸點液體可通入冷水等冷媒劑，以保證液體的穩定，使儀表正確指示出被測液位。
6．防霜型磁翻板液位計
該液位計是專為解決測量低溫液體的液位計管外結冰而設計的。由于保溫夾套內是真空層，因而能夠有效地隔離冷、熱傳導，使液位計主體管外不會結冰、結霜，從而保證了液位計的正常使用。
當然，也有分為夾套型磁翻板液位計、防腐型磁翻板液位計、高溫高壓型磁翻板液位計等，用于高溫、高壓、防爆、防腐等場合、作液位的就地顯示或遠傳顯示與控制。
Flap-11系列磁翻板液位計在吸收了國內外同類產品的優秀設計和工藝的基礎上，依靠計為自主開發的一系列創新設計、生產工藝和檢測標準，通過注重工藝細節，嚴控生產流程和質量檢測，克服了國內外同行產品的缺陷和常見故障，確保產品具有極高的可靠性。產品現已申請7項國家發明專利和實用新型專利，其中5項已獲授權，2項尚在審批。
Flap-11系列磁翻板液位計顯示面板的殼體采用高溫型鋁合金材質，外保護蓋板采用玻璃面板或亞克力板；獨特的顯示面板端蓋設計和玻璃封膠工藝，防護等級超國標IP54，達到IP65、IP66/IP67要求；創新設計翻片與浮子磁耦合系統，大大提高磁耦合系統工作可靠性，避免翻片錯翻導致的顯示錯誤。
該產品相較其他品牌同類產品具有以下優勢：
（1）顯示器面板和翻片采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣。
（2）防護等級可選IP65、IP66/IP67，超過國標IP54要求。
（3）配套的SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器，均通過隔爆和本安雙重防爆認證。
（4）應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒，適應更多腐蝕介質的測量。
（5）可配置蒸汽/真空夾套、電加熱、保溫/隔熱附加裝置，應用于各種復雜工況。
同時，計為還開發了SW-11磁開關、SW-21輕巧型磁開關、Reed-11干簧管遠傳變送器和Panel-11磁翻板指示器等配套產品。磁開關或遠傳變送器與Flap-11系列磁翻板液位計配合使用，實現液位自動控制和遠程操控。
實踐中，磁翻板液位計按照不同的標準有不同的種類。
目前，計為自動化為適應各種被測液體的不同化學屬性，將Flap-11系列磁翻板液位計分為四種：Flap-11S經濟型磁翻板液位計：采用304不銹鋼材質，經濟實用，能夠滿足大部分工況與輕微腐蝕性液體測量。
Flap-11A標準型磁翻板液位計：采用316L不銹鋼材質，適用于大多數弱腐蝕性液體測量。
Flap-11Px內襯型磁翻板液位計：浮筒應用多種專利的內襯工藝，采用304/316L內襯F4(PTFE)/F46(FEP)，適用于強腐蝕性液體測量。其中F4(PTFE)內襯適合大部分滲透性差強腐蝕性液體的液位測量；F46(FEP)內襯適合滲透性強的強腐蝕性液體的液位測量，如液氯、溴水等。
Flap-11C塑料型磁翻板液位計：浮筒采用PP材質，適用于低壓強腐蝕性液體測量。
此外，磁翻板液位計還有以下種類：
1．側裝磁翻板液位計
是磁翻板液位計最基本的一個品類，其他產品都是在其基礎上的延伸，因主要安裝于容器的側面而得名。
2．頂裝磁翻板液位計
該液位計適用于地下槽、罐、池等液位的測量與控制。一般分為上下兩部分，上部安裝在容器的頂部，下部安裝在容器內，由法蘭與容器的法蘭連接。液位計下部分導管內浮子由連桿與上部導管內的磁性浮球連成一體。頂裝式磁翻板液位計在安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞，大風天氣等，不受到損壞。
3．控制型磁翻板液位計
裝有磁開關的磁翻板液位計，又稱控制型磁翻板液位計，其在實時監測液位的同時，可用于對液位進行控制或報警。
4．遠傳型磁翻板液位計
與4～20mA干簧管遠傳變送器配合使用的磁翻板液位計，又稱遠傳磁翻板液位計，在現場監測液位的同時將液位的變化通過遠傳變送器、線纜及儀表傳至控制室，實現液位的遠程監測和控制。
5．保溫型磁翻板液位計
該液位計是在標準型磁翻板液位計主體外安裝一個保溫夾套構成。通入蒸汽等熱媒劑，可以保持主體內液體的正常流動，因此適用于易凝固液體的液位測量和控制，對于低沸點液體可通入冷水等冷媒劑，以保證液體的穩定，使儀表正確指示出被測液位。
6．防霜型磁翻板液位計
該液位計是專為解決測量低溫液體的液位計管外結冰而設計的。由于保溫夾套內是真空層，因而能夠有效地隔離冷、熱傳導，使液位計主體管外不會結冰、結霜，從而保證了液位計的正常使用。
當然，也有分為夾套型磁翻板液位計、防腐型磁翻板液位計、高溫高壓型磁翻板液位計等，用于高溫、高壓、防爆、防腐等場合、作液位的就地顯示或遠傳顯示與控制。
Flap-11系列磁翻板液位計在吸收了國內外同類產品的優秀設計和工藝的基礎上，依靠計為自主開發的一系列創新設計、生產工藝和檢測標準，通過注重工藝細節，嚴控生產流程和質量檢測，克服了國內外同行產品的缺陷和常見故障，確保產品具有極高的可靠性。產品現已申請7項國家發明專利和實用新型專利，其中5項已獲授權，2項尚在審批。
Flap-11系列磁翻板液位計顯示面板的殼體采用高溫型鋁合金材質，外保護蓋板采用玻璃面板或亞克力板；獨特的顯示面板端蓋設計和玻璃封膠工藝，防護等級超國標IP54，達到IP65、IP66/IP67要求；創新設計翻片與浮子磁耦合系統，大大提高磁耦合系統工作可靠性，避免翻片錯翻導致的顯示錯誤。
該產品相較其他品牌同類產品具有以下優勢：
（1）顯示器面板和翻片采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣。
（2）防護等級可選IP65、IP66/IP67，超過國標IP54要求。
（3）配套的SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器，均通過隔爆和本安雙重防爆認證。
（4）應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒，適應更多腐蝕介質的測量。
（5）可配置蒸汽/真空夾套、電加熱、保溫/隔熱附加裝置，應用于各種復雜工況。
同時，計為還開發了SW-11磁開關、SW-21輕巧型磁開關、Reed-11干簧管遠傳變送器和Panel-11磁翻板指示器等配套產品。磁開關或遠傳變送器與Flap-11系列磁翻板液位計配合使用，實現液位自動控制和遠程操控。
