超聲波液位計的測量原理及適用范圍
2019-09-02
【計為自動化 專注物位測量】物位，是指液體與氣體、液體與液體、固態物質與氣體之間的界面相對于容器底部或某一基準面的高度。物位測量在生產生活中隨處可見，它既可以反映物料的高低位平衡狀態，也是保證安全生產的關鍵因素。目前，可以進行物位測量的儀表有很多種，超聲波液位計就是其中一種，其英文名稱為Ultrasonic Level Transmitter，是一種由單片機控制的物位測量儀表。由于超聲波液位計采用非接觸式測量，對被測介質并無太大限制，因此其不僅可以對液體表面位置進行測量，也可對固體位置進行測量。本文將對超聲波液位計的測量原理及適用范圍進行簡單講解。
二、超聲波液位計適用范圍
超聲波液位計一般適用于有規則性的液體與固體。若是測量腐蝕性介質，則需要選用防腐蝕探頭；若是測量易燃易爆的介質，則需要選用具有防爆性能的超聲波液位計。超聲波液位計一般不適用于溫度變化跨度較大、液面不平整波動較大的介質；由于超聲波傳播需要介質，所以在真空環境中也不可使用超聲波液位計；此外，蒸汽和粉塵均會對超聲波液位計的聲波傳導產生一定阻礙，影響測量效果，故在蒸汽和粉塵較多的場合，超聲波液位計也無法使用。
計為Uson-11超聲波液位計整機防護等級高達IP66/IP67，探頭材質可選用PVDF，能保證儀表在腐蝕性液體或者腐蝕性環境中仍可靠測量，應用范圍廣泛；對于爆炸性危險工況，可選購Uson-21隔爆型超聲波液位計，其采用隔爆外殼設計，通過國家防爆認證中心認證，防爆等級為Ex d IIC T6 Gb。
一、超聲波液位計的測量原理

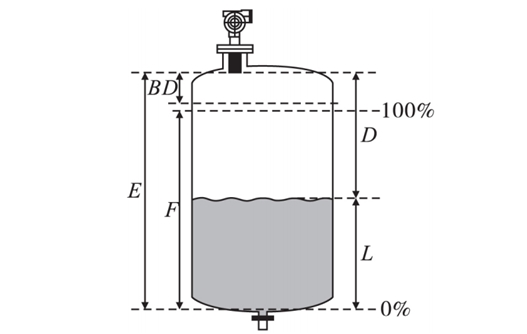

超聲波液位計是利用聲波碰到液面（或料面）產生反射波的原理，測出發射波和反射波的時間差，從而計算出物位的高度，多用于連續性測量。聲音在介質中的速度為c，回波與發射脈沖的時間差為t，然后根據公式D=c×t/2，再計算傳感器與物面之間的距離D。超聲波液位計的測量原理請結合下圖理解，計算公式為：L=E－D，其中E為空罐距離，F為量程（滿罐距離），L為物位，BD為測量盲區，D為傳感器外殼平面到液面（或料面）之間的距離。二、超聲波液位計適用范圍
超聲波液位計一般適用于有規則性的液體與固體。若是測量腐蝕性介質，則需要選用防腐蝕探頭；若是測量易燃易爆的介質，則需要選用具有防爆性能的超聲波液位計。超聲波液位計一般不適用于溫度變化跨度較大、液面不平整波動較大的介質；由于超聲波傳播需要介質，所以在真空環境中也不可使用超聲波液位計；此外，蒸汽和粉塵均會對超聲波液位計的聲波傳導產生一定阻礙，影響測量效果，故在蒸汽和粉塵較多的場合，超聲波液位計也無法使用。
計為Uson-11超聲波液位計整機防護等級高達IP66/IP67，探頭材質可選用PVDF，能保證儀表在腐蝕性液體或者腐蝕性環境中仍可靠測量，應用范圍廣泛；對于爆炸性危險工況，可選購Uson-21隔爆型超聲波液位計，其采用隔爆外殼設計，通過國家防爆認證中心認證，防爆等級為Ex d IIC T6 Gb。
