一體式超聲波液位計的常見故障及解決辦法
2019-08-27

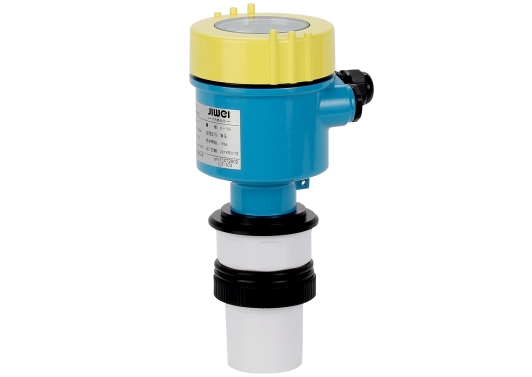

【計為儀表 國家級高新技術企業】一體式超聲波液位計基于非接觸的超聲波原理測量的液位儀表，常用于非接觸敞開式容器、水池等的液位測量。由于其具有壽命長、重量輕、安裝方便、穩定性好，且不受介質密度、介電常數和導電性能等影響的特點，深受用戶青睞。盡管如此，由于工況的復雜性和超聲波液位計本身的局限性，在實際應用過程中，一體式超聲波液位計也時常出現一些故障。本文就此介紹下一體式超聲波液位計的常見故障及解決辦法。
故障現象二：超聲波液位計一直在“搜索”狀態，或者顯示“丟波”狀態。
解決辦法：安裝導波管。如果容器內存在泡沫，則會吸收換能器發出的超聲波信號，導致其回波信號非常弱，甚至造成液位計接收不到回波反射的信號。這種情況一般與泡沫的厚度沒有太大關系，但與泡沫的覆蓋面積有直接關聯。因此建議把超聲波液位計探頭放在導波管內來測量液位計高度，減小測量面積。對于不便安裝導波管的工況，則建議將一體式超聲波液位計更換為雷達液位計，以達到較好的液位測量效果。
故障現象三：只有當換能器與液面距離較近時，才可以得到測量數據。
解決辦法：把一體式超聲波液位計的量程加大，或者采用PVDF材質作為換能器的一體式超聲波液位計。由于液體介質的溫度高于40℃以上容易產生蒸汽與霧氣，因此一體式超聲波液位計所發射的超聲波在發射過程中以及從液面反射的過程中均會形成衰減，造成反射回換能器的回波信號很弱，所以難以測量到液面高度。此外，在高溫情況下，換能器探頭容易有水珠附著，也會影響超聲波的發射與接收。需要注意的是，若采用PVDF材質作為換能器的一體式超聲波液位計，在一定程度上可以減少或削弱蒸汽或者霧氣對測量造成的影響，但不能完全消除該影響，因此需要根據現場溫度來具體定奪解決方案。
故障現象四：數據無規律跳動，或者顯示無信號。
解決辦法：
根據不同情況，應分別采取以下兩種辦法應對：
1、更換更大量程的一體式超聲波液位計。比如，若實際量程是5米，則更換10米或者15米的一體式超聲波液位計來測量。通常，假如容器里面有攪拌設備，則會使液體表面波動比較大，影響超聲波液位計的測量。但如果被測液體無粘性，可不做更換，建議安裝導波管，把超聲波液位計探頭放在導波管內測量液位計高度，使得導波管內的液面處于一個基本平穩的狀態，且建議把二線制一體式超聲波液位計改為四線制的。
2、在工業現場，電動機、變頻器還有電焊都會對超聲波液位計測量造成影響，原因是電磁波會干擾換能器接收回波信號。對于這種情況，可將一體式超聲波液位計單獨接地，且不與變頻器、電動機共用一個電源，也不可從動力系統電源上直接引電。此外，一體式超聲波液位計的安裝地點要遠離變頻器、變頻電動機以及大功率電動設備，以做到完全屏蔽電磁的干擾。若因工況限制不能遠離，則建議在液位計外面裝金屬的儀表箱來隔絕屏蔽，且該儀表箱也需可靠接地。
故障現象一：超聲波液位計不顯示或不工作。
解決辦法：檢查電流是否正常、接線是否正確。故障現象二：超聲波液位計一直在“搜索”狀態，或者顯示“丟波”狀態。
解決辦法：安裝導波管。如果容器內存在泡沫，則會吸收換能器發出的超聲波信號，導致其回波信號非常弱，甚至造成液位計接收不到回波反射的信號。這種情況一般與泡沫的厚度沒有太大關系，但與泡沫的覆蓋面積有直接關聯。因此建議把超聲波液位計探頭放在導波管內來測量液位計高度，減小測量面積。對于不便安裝導波管的工況，則建議將一體式超聲波液位計更換為雷達液位計，以達到較好的液位測量效果。
故障現象三：只有當換能器與液面距離較近時，才可以得到測量數據。
解決辦法：把一體式超聲波液位計的量程加大，或者采用PVDF材質作為換能器的一體式超聲波液位計。由于液體介質的溫度高于40℃以上容易產生蒸汽與霧氣，因此一體式超聲波液位計所發射的超聲波在發射過程中以及從液面反射的過程中均會形成衰減，造成反射回換能器的回波信號很弱，所以難以測量到液面高度。此外，在高溫情況下，換能器探頭容易有水珠附著，也會影響超聲波的發射與接收。需要注意的是，若采用PVDF材質作為換能器的一體式超聲波液位計，在一定程度上可以減少或削弱蒸汽或者霧氣對測量造成的影響，但不能完全消除該影響，因此需要根據現場溫度來具體定奪解決方案。
故障現象四：數據無規律跳動，或者顯示無信號。
解決辦法：
根據不同情況，應分別采取以下兩種辦法應對：
1、更換更大量程的一體式超聲波液位計。比如，若實際量程是5米，則更換10米或者15米的一體式超聲波液位計來測量。通常，假如容器里面有攪拌設備，則會使液體表面波動比較大，影響超聲波液位計的測量。但如果被測液體無粘性，可不做更換，建議安裝導波管，把超聲波液位計探頭放在導波管內測量液位計高度，使得導波管內的液面處于一個基本平穩的狀態，且建議把二線制一體式超聲波液位計改為四線制的。
2、在工業現場，電動機、變頻器還有電焊都會對超聲波液位計測量造成影響，原因是電磁波會干擾換能器接收回波信號。對于這種情況，可將一體式超聲波液位計單獨接地，且不與變頻器、電動機共用一個電源，也不可從動力系統電源上直接引電。此外，一體式超聲波液位計的安裝地點要遠離變頻器、變頻電動機以及大功率電動設備，以做到完全屏蔽電磁的干擾。若因工況限制不能遠離，則建議在液位計外面裝金屬的儀表箱來隔絕屏蔽，且該儀表箱也需可靠接地。
